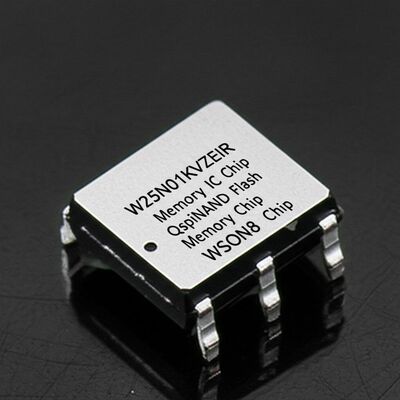

W25N01KVZEIR Memory IC Chip - 1Gbit SLC QspiNAND Flash Memory
Το W25N01KVZEIR είναι ένα IC μνήμης Flash QspiNAND SLC 1Gbit που παρέχει μια βέλτιστη λύση αποθήκευσης για συστήματα με περιορισμένο χώρο, αριθμό ακίδων και απαιτήσεις ισχύος. Αυτό το προηγμένο τσιπ μνήμης λειτουργεί με μία μόνο παροχή ρεύματος 2,7V έως 3,6V με εξαιρετικά χαμηλή κατανάλωση ρεύματος μόλις 25mA κατά τη διάρκεια ενεργής λειτουργίας και 10µA σε κατάσταση αναμονής.
Η διάταξη μνήμης 1Gbit είναι οργανωμένη σε 65.536 προγραμματιζόμενες σελίδες, καθεμία από τις οποίες περιέχει 2.048 bytes. Ολοκληρωμένες σελίδες μπορούν να προγραμματιστούν ταυτόχρονα χρησιμοποιώντας δεδομένα από το εσωτερικό buffer 2.048-byte, ενώ οι λειτουργίες διαγραφής εκτελούνται σε ομάδες των 64 σελίδων (διαγραφή μπλοκ 128KB).
Τεχνικές Προδιαγραφές
| Παράμετρος |
Προδιαγραφή |
| Σειρά |
SpiFlash® |
| Τύπος Μνήμης |
Μη Πτητική |
| Μορφή Μνήμης |
FLASH |
| Τεχνολογία |
FLASH - NAND (SLC) |
| Μέγεθος Μνήμης |
1Gbit |
| Οργάνωση Μνήμης |
128M x 8 |
| Διασύνδεση Μνήμης |
SPI - Quad I/O |
| Συχνότητα Ρολογιού |
104 MHz |
| Χρόνος Κύκλου Εγγραφής |
700µs |
| Χρόνος Πρόσβασης |
7 ns |
| Τάση Τροφοδοσίας |
2.7V ~ 3.6V |
| Θερμοκρασία Λειτουργίας |
-40°C ~ 85°C (TA) |
| Τύπος Τοποθέτησης |
Επιφανειακή Τοποθέτηση |
| Πακέτο / Θήκη |
8-WDFN Exposed Pad |
| Πακέτο Συσκευής Προμηθευτή |
8-WSON (8x6) |
Βασικά Χαρακτηριστικά
Οικογένεια μνήμης QspiNAND
- W25N01KV: χωρητικότητα 1G-bit / 128M-Byte
- Τυπική διασύνδεση SPI με CLK, /CS, DI, DO, /WP, /Hold
- Διπλή υποστήριξη SPI με CLK, /CS, IO0, IO1, /WP, /Hold
- Διασύνδεση Quad SPI με CLK, /CS, IO0, IO1, IO2, IO3
- Συμβατό με τυπικές εντολές σειριακού flash SPI
Λειτουργία υψηλής απόδοσης
- Ταχύτητες ρολογιού Standard/Dual/Quad SPI 104MHz
- Ισοδύναμη απόδοση Dual/Quad SPI 208/416MHz
- Γρήγορες λειτουργίες προγραμματισμού και διαγραφής
- Αντοχή 60.000 κύκλων διαγραφής/προγραμματισμού
- Δυνατότητα διατήρησης δεδομένων 10 ετών
Αποδοτικότητα ισχύος & Αξιοπιστία
- Μονή παροχή ρεύματος 2,7V έως 3,6V
- Χαμηλή κατανάλωση ρεύματος: 25mA ενεργό, 10µA αναμονή
- Εύρος θερμοκρασίας λειτουργίας: -40°C έως +85°C/105°C
Προηγμένη Αρχιτεκτονική
- Ευέλικτη αρχιτεκτονική διαγραφής μπλοκ 128KB
- Ομοιόμορφη δυνατότητα διαγραφής μπλοκ 128K-Byte
- Πολλαπλές μέθοδοι φόρτωσης δεδομένων σελίδας για βελτιωμένη ευελιξία
Βελτιωμένη ασφάλεια & προστασία
- Ενσωματωμένο 4-Bit ECC για την ακεραιότητα της διάταξης μνήμης
- Τα μπλοκ 0-7 και 1020-1023 έχουν επικυρωθεί από το εργοστάσιο με ενεργοποιημένο το ECC
- Bits κατάστασης ECC για παρακολούθηση αποτελεσμάτων
- Λογισμικό και υλικό προστασίας εγγραφής
- Κλείδωμα παροχής ρεύματος και προστασία OTP
- Μοναδικές σελίδες ID και παραμέτρων
- Δέκα σελίδες OTP 2KB για ασφαλή αποθήκευση δεδομένων
