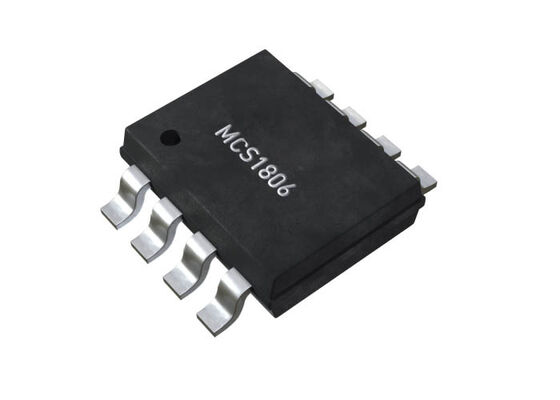

MCS1806GS IC αισθητήρα ρεύματος Hall-Effect με τάση απομόνωσης 3kVRMS 500VRMS μέγιστη τάση λειτουργίας και συνολική ακρίβεια ±2,5%

Ένας γραμμικός αισθητήρας ρεύματος με επίδραση Hall σχεδιασμένος για εφαρμογές ανίχνευσης ρεύματος AC ή DC με τεχνολογία διαφορικής συστοιχίας Hall που ακυρώνει τα αδέσποτα μαγνητικά πεδία.

Το MCS1806GS διαθέτει έναν πρωτογενή αγωγό με χαμηλή αντίσταση που επιτρέπει το ρεύμα να ρέει κοντά στο IC, το οποίο περιέχει αισθητήρες υψηλής ακρίβειας Hall-effect.Αυτό το ρεύμα παράγει ένα μαγνητικό πεδίο που ανιχνεύεται σε δύο διαφορετικά σημεία από ενσωματωμένους μετατροπείς του φαινομένου HallΗ διαφορά του μαγνητικού πεδίου μετατρέπεται σε τάση ανάλογη με το εφαρμοζόμενο ρεύμα, χρησιμοποιώντας μια τεχνική περιστροφής ρεύματος για χαμηλή, σταθερή μετατόπιση.

Η γαλβανική απομόνωση μεταξύ των πρωταρχικών μονοπατιών αγωγού και των καλωδίων αισθητήρα επιτρέπει στο MCS1806 να αντικαταστήσει τους οπτοαπομόνωσης και άλλες συσκευές απομόνωσης.Με ελάχιστα εξωτερικά εξαρτήματα που απαιτούνται και ένα συμπαγές αποτύπωμα SOIC-8, αυτή η συσκευή είναι ιδανική για εφαρμογές περιορισμένου χώρου.
