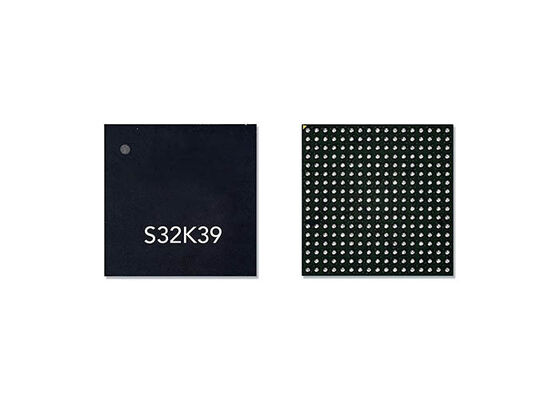

S32K396EHT1MJBS Μικροελεγκτής MCU
320MHz ARM Cortex M7 μικροελεγκτές για εφαρμογές ηλεκτροδότησης
Επισκόπηση του προϊόντος
Το S32K396EHT1MJBS είναι ένας ειδικά κατασκευασμένος μικροελεγκτής ειδικά σχεδιασμένος για εφαρμογές ηλεκτρικών οχημάτων (EV), παρέχοντας έναν βέλτιστο συνδυασμό απόδοσης, ενσωμάτωσης, δικτύωσης,ασφάλεια, και λειτουργικές δυνατότητες ασφάλειας.
Βασικές Ικανότητες
Αυτός ο μικροελεγκτής παρέχει επαρκή ισχύ υπολογιστών για τον έλεγχο έως και ενός έξι-φασικού ή δύο τρισφασικών κινητήρων που χρησιμοποιούν κυκλώματα ελέγχου άνω των 200 kHz,ενώ ταυτόχρονα φιλοξενούν αλγόριθμους AI/ML ή άλλες εφαρμογές παρακολούθησης. It supports remote smart actuation applications through Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs with ASIL D software resolver and analog integration.
Τεχνικές προδιαγραφές
| Σειρά | S32K396 |
| Στυλ εγκατάστασης | Επενδύσεις |
| Πακέτο / Κουτί | BGA-289 |
| Κέντρο | ARM Cortex M7 |
| Μέγεθος μνήμης προγράμματος | 6 MB |
| Διάμετρος λεωφορείου δεδομένων | 32 bit |
| Αποφάσισμα ADC | 12 bit |
| Μέγιστη συχνότητα ρολογιού | 320 MHz |
| Αριθμός Ε/Ε | 237 Ε/Ε |
| Μέγεθος μνήμης δεδομένων | 800 kB |
| Η τάση τροφοδοσίας - Min | 2.97 V |
| Τετάρτη, Ιανουαρίου | 5.5 V |
| Ελάχιστη θερμοκρασία λειτουργίας | -40°C |
| Μέγιστη θερμοκρασία λειτουργίας | +125°C |
| Απόφαση του ΔΑΚ | 8 bit |
| Τύπος RAM δεδομένων | Μνήμη RAM |
| Τύπος διεπαφής | Δοκιμαστικό υλικό |
| Ευαίσθητη στην υγρασία | - Ναι, ναι. |
| Αριθμός καναλιών ADC | 69 Διάδρομος |
| Δραστηριώδης τάση τροφοδοσίας | 3.3 V, 5 V |
Προχωρημένα χαρακτηριστικά
- Υπολογισμός:Μέχρι τρεις πυρήνες Arm® Cortex®-M7 που λειτουργούν σε 320 MHz, ένα ζεύγος πυρήνων lockstep, δύο πυρήνες διαχωρισμένης κλειδαριότητας, δύο συμπεριοδικούς ελέγχου κινητήρα που λειτουργούν σε 320 MHz (μόνο S32K39-36),Προγραμματισμένο CoolFluxTM DSP που λειτουργεί σε 160 MHz
- Μνήμη:4 MB ή 6 MB ενσωματωμένη μνήμη flash με ECC, έως 800kB SRAM
- Έξυπνοι Χρονοδιακόπτες:Δύο eFlexPWM (12 ch) με NanoEdge (8 ch), ένα eMIOS (24 ch), δύο μονάδες λογικού ελέγχου (LCU)
- Αναλογική σε ψηφιακή:Επτά SAR-ADC (έως 69 εξωτερικές αναλογικές εισόδους), τέσσερις Sigma-Delta ADC, δύο γεννήτριες sinus wave (SWG), δύο αναλογικοί συγκριτές
Στόχοι εφαρμογών
- Συστήματα αυτοκινήτων
- Σύστημα διαχείρισης μπαταριών (BMS)
- Μετατροπέας έλξης ηλεκτρικού οχήματος
- Εφαρμογές για υβριδικά ηλεκτρικά οχήματα (HEV)
Συμβατές παραλλαγές προϊόντων
| Αριθμός τμήματος | Πακέτο |
|---|
| ΑΓΙΒ023R31Β1Ι1V | 3184-BGA |
| ΑΓΙΒ019Ρ18Α1Ε2ΒΒ | 1805-BGA |
| ΑΓΙΒ019Ρ31Β1Ε1ΒΒ | 3184-BGA |
| ΑΓΙΒ022Ρ29Α2Ε3V | 2957-BFBGA |
| ΑΓΙΒ022Ρ29Α2Ι2ΒΒ | 2957-BGA |
| ΑΠΙΔΗΣΗ 019R18A2I3E | 1805-BGA |
| ΑΠΙΔΗΣΗ 019R31B2E2V | 3184-BGA |
| ΑΓΙΔ019Ρ31Β2Ε3Ε | 3184-BGA |
| ΑΠΙΔΗΣΗ 019R31B2E3V | 3184-BGA |
| ΑΠΙΔΗΜΑΤΙΚΗ ΕΠΙΤΡΟΠΗ | 1805-BBGA |
| ΑΓΙΔ023Ρ31Β2Ι2ΒΒ | 3184-BGA |
| ΑΠΕ-ΜΠΕ | 2340-BFBGA |
| Αξιολόγηση των επιβατών και των επιβατών | 2581-FBGA |
| ΑΠΕ-ΜΠΕ | 2340-BFBGA |
| ΑΓΙΒ027Ρ31Β2Ι2V | 3184-BGA |
| QPB9850TR7 | LGA-16 |
| QPM0106 | DFN-10 |
| QPL1818TR13 | ΚΥΦΝ-16 |
| DW3120TR13 | WLCSP-52 |
| Επικεφαλής | Εθνική ονομασία |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | LGA-24 |
| ΡΑΦΣΑ3613ΤΡ7 | ΚΥΦΝ-16 |
| RFSA3513TR7 | ΚΥΦΝ-16 |
| Δελτίο ΕΚΑΧ, αριθ. | ΚΠΝ-28 |
| TGP2108-SM | Επικαιροποίηση |
| CMD249P5 | ΚΠΝ-32 |
| QPM1002SR | Επικαιροποίηση |
| CMD273P3 | ΚΠΝ-12 |
| TGS2355-SM | ΚΠΝ-32 |
| CMD244K5 | ΚΠΝ-32 |
