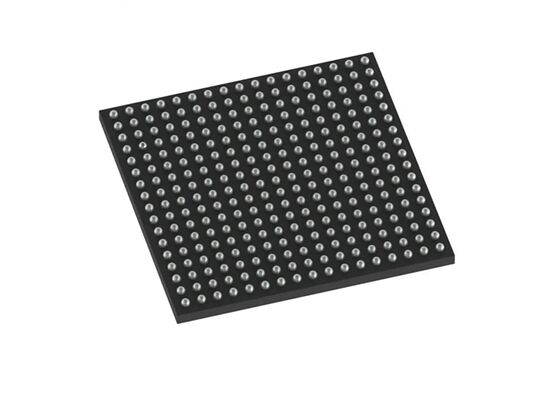

S32K396NHT1MJBS Μικροελεγκτής MCU
Μικροελεγκτής 32 bit 320MHz ARM Cortex-M7 S32K396
Επισκόπηση του προϊόντος
Το S32K396NHT1MJBS είναι ένας ειδικά κατασκευασμένος μικροελεγκτής που ανταποκρίνεται στις εξελισσόμενες ανάγκες των ηλεκτρικών οχημάτων (EV) με έναν εξαιρετικό συνδυασμό απόδοσης, ενσωμάτωσης, δικτύωσης, ασφάλειας,και λειτουργικές δυνατότητες ασφάλειας.
Αυτός ο μικροελεγκτής παρέχει επαρκή ισχύ υπολογιστών για να υποστηρίζει έως και έναν έξι-φασικό ή δύο τριφασικούς κινητήρες που ελέγχονται από κυκλίδες ελέγχου άνω των 200 kHz,ενώ ταυτόχρονα φιλοξενούν αλγόριθμους AI/ML ή άλλες εφαρμογές παρακολούθησης. It enables remote smart actuation applications using Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs through ASIL D software resolver and analog integration.
Τεχνικές προδιαγραφές
| Προδιαγραφές |
Λεπτομέρειες |
| Πρωτογενής επεξεργαστής |
ARM® Cortex®-M7 |
| Μέγεθος πυρήνα |
32-bit Quad-Core |
| Ταχύτητα |
320MHz |
| Συνδεσιμότητα |
CANbus, I2C, QSPI, SPI, UART/USART |
| Περιφερειακά |
DMA, I2S, WDT |
| Αριθμός εισόδων/εξόδων |
209 |
| Μέγεθος μνήμης προγράμματος |
6MB (6M x 8) |
| Τύπος μνήμης προγράμματος |
ΦΛΑΣ |
| Μέγεθος EEPROM |
128K x 8 |
| Μέγεθος RAM |
800 χλμ. x 8 |
| Προμήθεια τάσης |
2.7V ~ 5.5V |
| Μετατροπείς δεδομένων |
A/D 69x12b SAR, Σίγμα-Δέλτα |
| Τύπος ταλαντωτή |
Εξωτερικό |
| Θέρμανση λειτουργίας |
-40°C ~ 125°C (TA) |
| Αξία |
Αυτοκινητοβιομηχανία |
Βασικά χαρακτηριστικά
- Μέχρι τρεις πυρήνες Arm® Cortex®-M7 που λειτουργούν σε 320 MHz
- Ένα ζευγάρι πυρήνων κλειδαριού
- Δύο διαμορφώσιμοι πυρήνες με διαχωρισμένη κλειδαριά
- Δύο συμπροσωπικοί επεξεργαστές ελέγχου κινητήρα που λειτουργούν σε 320 MHz (μόνο S32K39-36)
- Προγραμματιζόμενο CoolFluxTM DSP που λειτουργεί σε 160 MHz
- Μια διεπαφή Ethernet με υποστήριξη Time-Sensitive Networking (TSN) (10/100 Mbps)
- Μια Zipwire υψηλής ταχύτητας διεπαφή για κοινή χρήση μνήμης μεταξύ MCU
- Έξι CAN / CAN FD
- 4 LIN / UART
- Δύο I2C
- Οκτώ κανάλια FlexIO που μιμούνται UART, I2C, SPI, I2S, SENT, PWM
- Έξι SPI
- Ένα κανάλι μικροδευτερολέπτου (MSC)
- ISO 26262 έως ASIL D
- Σύνθετη έννοια ασφάλειας για εφαρμογές μετατροπών
- Μονάδα συλλογής ελαττωμάτων υλικού
- Έγγραφα ασφαλείας και κοινοτική υποστήριξη SafeAssure
Στόχοι εφαρμογών
- Συστήματα αυτοκινήτων
- Σύστημα διαχείρισης μπαταριών (BMS)
- Μετατροπέας έλξης ηλεκτρικού οχήματος
- Εφαρμογές για υβριδικά ηλεκτρικά οχήματα (HEV)
Αριθμοί συμβατών εξαρτημάτων
| Αριθμός τμήματος |
Πακέτο |
| 5AGZME7K3F40C4G | 1517-BBGA |
| 5AGZME3H2F35I3LG | 1152-BBGA |
| 5AGZME5K3F40I4G | 1517-BBGA |
| 5AGZME5K2F40C3G | 1517-BBGA |
| 1SG085HN3F43E1VG | 1760-BBGA |
| 1ST040EH1F35I2LG | 1152-BBGA |
| 1SG110HN3F43I3VG | 1760-BBGA |
| 1SG110HN3F43E2VG | 1760-BBGA |
| 1SG110HN3F43E2VGS1 | 1760-BBGA |
| 1SD110PJ3F43E3VG | 1760-BBGA |
| 1SG085HN3F43I2VG | 1760-BBGA |
| 1SG085HN2F43E2VG | 1760-BBGA |
| 5AGTFD7K3F40I3G | 1517-BBGA |
| 1SG085HN3F43E2LG | 1760-BBGA |
| 1SG166HN3F43E3VG | 1760-BBGA |
| 1SG165HN3F43E3VG | 1760-BBGA |
| 1SG085HN3F43E3XG | 1760-BBGA |
| 5AGZME7K3F40I4G | 1517-BBGA |
| 5AGZME7K2F40C3G | 1517-BBGA |
| 5AGZME5K2F40I3LG | 1152-BBGA |
| 1SG110HN3F43E1VG | 1760-BBGA |
| 1SG085HN3F43I1VG | 1760-BBGA |
| 1SG085HN1F43E2VG | 1760-BBGA |
| 1SG085HN2F43E1VG | 1760-BBGA |
| 1SG110HN3F43I2VG | 1760-BBGA |
| 1SG110HN2F43E2VG | 1760-BBGA |
| 1SD110PJ3F43I3VG | 1760-BBGA |
| 1SG085HN2F43I2VG | 1760-BBGA |
| 5AGZME7H2F35I3LG | 1152-BBGA |
| 1SG110HN3F43E2LG | 1760-BBGA |
Συχνές Ερωτήσεις
Ε: Τα προϊόντα σας είναι πρωτότυπα;
Α: Ναι, όλα τα προϊόντα είναι πρωτότυπα, νέα αρχική εισαγωγή είναι ο σκοπός μας.
Ε: Ποια Πιστοποιητικά έχετε;
Α: Είμαστε πιστοποιημένη εταιρεία ISO 9001:2015 και μέλος της ERAI.
Ε: Μπορείτε να υποστηρίξετε παραγγελία μικρής ποσότητας ή δείγμα; Είναι το δείγμα δωρεάν;
Α: Ναι, υποστηρίζουμε παραγγελία δείγματος και μικρή παραγγελία. Το κόστος δείγματος είναι διαφορετικό σύμφωνα με την παραγγελία ή το έργο σας.
Ε: Πώς να στείλω την παραγγελία μου; Είναι ασφαλές;
Α: Χρησιμοποιούμε ταχυδρομική αποστολή, όπως DHL, Fedex, UPS, TNT, EMS. Μπορούμε επίσης να χρησιμοποιήσουμε τον προτεινόμενο μεταφορέα σας.Τα προϊόντα θα είναι σε καλή συσκευασία και να διασφαλίσει την ασφάλεια και είμαστε υπεύθυνοι για ζημιές προϊόντος στην παραγγελία σας.
Ε: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Μπορούμε να στείλουμε ανταλλακτικά από αποθέματα εντός 5 εργάσιμων ημερών. Εάν δεν υπάρχουν αποθέματα, θα επιβεβαιώσουμε τον χρόνο προετοιμασίας για εσάς με βάση την ποσότητα της παραγγελίας σας.
