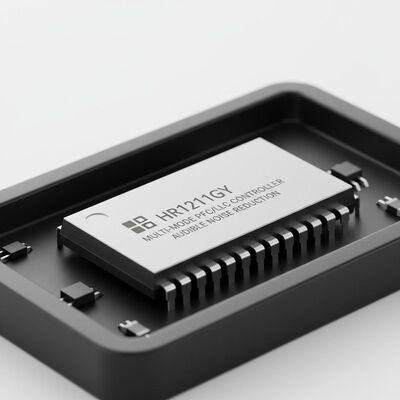

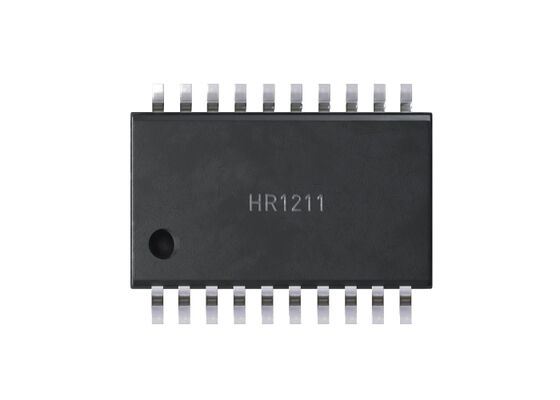

Τσιπ ολοκληρωμένου κυκλώματος HR1211GY
Ελεγκτής PFC πολλαπλής λειτουργίας και τρέχουσας λειτουργίας LLC με προγραμματισμό ελέγχου μειώσεως ήχου
Η HR1211GY είναι ένας πολλαπλής λειτουργίας PFC και τρέχοντα λειτουργίας LLC συνδυασμός ελεγκτή ρυθμιζόμενος μέσω UART διεπαφής.
Επισκόπηση του προϊόντος
Ο ελεγκτής PFC χρησιμοποιεί ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας, ψηφιακό σύστημα ελέγχου μέσου ρεύματος για την επίτευξη υβριδικής λειτουργίας CCM/DCM.Το CCM μειώνει το μέγιστο ρεύμα MOSFET έτσι ώστε ο ελεγκτής να μπορεί να χρησιμοποιηθεί σε ευρύτερο εύρος φορτίουΗ λειτουργία Burst διαθέτει ρυθμιζόμενη ψηφιακή μαλακή εναλλαγή για τη βελτίωση τόσο της αποτελεσματικότητας του ελαφρού φορτίου όσο και του ακουστικού θορύβου.
Ο έλεγχος τρέχουσας λειτουργίας εφαρμόζεται στο στάδιο LLC για την επίτευξη καλής σταθερότητας και γρήγορης απόκρισης.και λειτουργία εκρήξεωςΑυτό επιτρέπει σε διαφορετικές συνθήκες φορτίου να βελτιστοποιούνται ανεξάρτητα για την απόδοση.η λειτουργία έκρηξης με ελεγχόμενη συχνότητα εφαρμόζεται για τη μείωση τόσο της απώλειας ισχύος μετάδοσης όσο και του ακουστικού θορύβουΗ προσαρμοστική ρύθμιση νεκρού χρόνου (ADTA) και η προστασία χωρητικής λειτουργίας (CMP) εφαρμόζονται επίσης για να διασφαλιστεί η εναλλαγή μηδενικής τάσης (ZVS) χωρίς λειτουργία χωρητικής λειτουργίας.
Το HR1211GY διαθέτει εσωτερική πηγή υψηλής τάσης για την εκκίνηση, πράγμα που σημαίνει ότι δεν απαιτείται παραδοσιακή αντίσταση εκκίνησης ή εξωτερικό κύκλωμα.Η πηγή ρεύματος υψηλής τάσης (HV) μπορεί να εφαρμοστεί ως εκφορτωτής X-condensator όταν η είσοδος εναλλασσόμενου ρεύματος έχει διακοπεί, οπότε δεν απαιτείται αντίσταση πυκνότητας.
Οι προστασίες περιλαμβάνουν θερμική διακοπή λειτουργίας (TSD), προστασία ανοιχτού βρόχου PFC (OLP), προστασία από υπερτάσεις (OVP), όριο υπερστροφής (OCL) και προστασία υπεράκρουσης LLC (OCP), προστασία πινών SO,και προστασία κατά της υπερβολικής ισχύος (OPP).
Κύρια πλεονεκτήματα
- Πολυδιάστατος έλεγχος PFC CCM/DCM με υψηλή απόδοση (αποδοτικότητα ελαφρού φορτίου ¥ > 80%)
- Ελάχιστη απώλεια ισχύος σε μη φορτίο < 100mW
- Υψηλός συντελεστής ισχύος λόγω της αντιστάθμισης ρεύματος του πυκνωτή (> 0,95 σε φορτία 20%)
- Διασύνδεση UART και GUI για τη ρύθμιση παραμέτρων
Τεχνικά χαρακτηριστικά
- Λειτουργεί σε συχνότητες μέχρι 500 kHz σε σταθερή κατάσταση
- Εξάρτηση από την IEC62368 και την IEC60950
- Ενσωματωμένη συσκευή υψηλής τάσης για την εκκίνηση και την εκφόρτιση του X-Κατασκευαστή
- Ψηφιακός έλεγχος τόσο για την PFC όσο και για την LLC
- Έλεγχος τρέχουσας λειτουργίας για LLC
- Βελτιωμένος έλεγχος της λειτουργίας παράλειψης για LLC για χαμηλό ήχο
- Απαλλαγή από την κατηγορία "Αναπροσαρμοσμένος νεκρός χρόνος" για την LLC
- Προστασία χωρητικού τρόπου για LLC
- Διαμορφώσιμη μαλακή εκκίνηση
- Συνολικές προστασίες: προστασία κατά του καφέ ή του καφέ, προστασία κατά της υπερτάσης (OVP), προστασία κατά του υπερστροφικού (OCP), προστασία ανοικτού βρόχου (OLP)
Σχετικά ηλεκτρονικά εξαρτήματα σε απόθεμα
| Αριθμός τμήματος |
Πακέτο |
| ΠΙΚ32MZ2025DAS169-I/6J | 169-LFBGA |
| ΠΙΚ32MZ1064DAL169-I/HF | 169-LFBGA |
| ΠΙΚ32MZ1025DAS169-I/6J | 169-LFBGA |
| ΠΙΚ32MZ1025DAK176-I/2J | 176-LQFP |
| ΠΙΚ32MZ2025DAL176-I/2J | 176-LQFP |
| ΠΙΚ32MZ1025DAR169-I/6J | 169-LFBGA |
| DSPIC33CK512MP708T-I/PT | 80-TQFP |
| DSPIC33CK512MP705T-I/PT | 48-TQFP |
| DSPIC33CK256MP405T-I/PT | 48-TQFP |
| DSPIC33CK1024MP708T-I/PT | 80-TQFP |
| DSPIC33CK256MP710T-I/PT | 100-TQFP |
| PIC16F18046T-I/SS | 28-SSOP |
| PIC16F18044-E/SS | 20-SSOP |
| SAM9X75-I/4PB | 240-TFBGA |
| PIC18F45Q71-I/MP | 40-QFN |
| PIC18F44Q71-I/MP | 40-QFN |
| PIC16F18055-I/SS | 28-SSOP |
| PIC16F18055-I/STX | 28-VQFN |
| PIC16F18075-I/PT | 44-TQFP |
| PIC16F18055-E/SP | 28-DIP |
| ATSAMA5D29-CN | 289-LFBGA |
| MIC2133YML | 32-VQFN |
| PIC18F26Q83-I/5N | 28-VQFN |
| HV53011-E/KVX | 59-TFBGA |
| PAC1953T-E/4MX | 16-VQFN |
| PAC1952T-2E/J6CX | 16-WLCSP |
| PAC1941T-2E/4MX | 16-VQFN |
| PAC1942T-2E/4MX | 16-VQFN |
| PAC1954T-E/J6CX | 16-WLCSP |
| PAC1951T-2E/J6CX | 16-WLCSP |
Συχνές Ερωτήσεις
Τα προϊόντα σας είναι πρωτότυπα;
Ναι, όλα τα προϊόντα είναι πρωτότυπα, νέα πρωτότυπη εισαγωγή είναι ο σκοπός μας.
Ποια Πιστοποιητικά έχετε;
Είμαστε πιστοποιημένη εταιρεία ISO 9001:2015 και μέλος της ERAI.
Μπορείτε να υποστηρίξετε παραγγελία μικρής ποσότητας ή δείγμα; Είναι το δείγμα δωρεάν;
Ναι, υποστηρίζουμε παραγγελία δείγματος και μικρή παραγγελία. Το κόστος δείγματος είναι διαφορετικό ανάλογα με την παραγγελία ή το έργο σας.
Πώς να στείλω την παραγγελία μου;
Χρησιμοποιούμε ταχυμεταφορές, όπως DHL, Fedex, UPS, TNT, EMS. Μπορούμε επίσης να χρησιμοποιήσουμε τον προτεινόμενο μεταφορέα σας.Τα προϊόντα θα είναι σε καλή συσκευασία και να διασφαλίσει την ασφάλεια και είμαστε υπεύθυνοι για ζημιές προϊόντος στην παραγγελία σας.
Τι γίνεται με τον χρόνο προετοιμασίας;
Μπορούμε να στείλουμε ανταλλακτικά από αποθέματα μέσα σε 5 εργάσιμες ημέρες.
