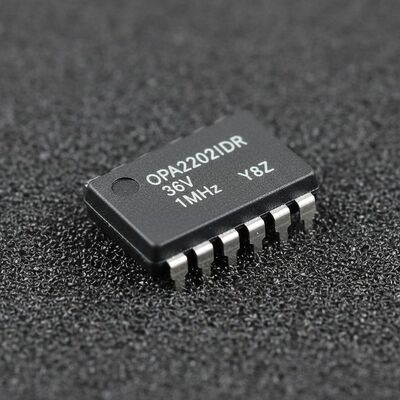

OPA2202IDR Chip ολοκληρωμένου κυκλώματος 36V λειτουργικοί ενισχυτές χαμηλού θορύβου SOIC8
Ο OPA2202IDR είναι ένας διπλός ενισχυτής λειτουργίας υψηλής ακρίβειας super-beta με χαμηλή ένταση θορύβου (0,2 μVPP, 9 nV/√Hz) και δυνατότητα βαριάς χωρητικής κίνησης (25 nF).Αυτό το IC προσφέρει ένα εξαιρετικό συνδυασμό της ακρίβειας DC, ισχυρή χωρητική κίνηση φορτίου και προστασία από εξωτερικά EMI, θερμικά και βραχυκυκλώματα.η σειρά OPAx202 δεν παρουσιάζει αντιστροφή φάσης και παραμένει σταθερή με υψηλά χωρητικά φορτία. Πλήρως καθορισμένα για θερμοκρασίες που κυμαίνονται από -40°C έως +105°C.
Τεχνικές προδιαγραφές
| Παράμετρος |
Αξία |
| Τύπος ενισχυτή |
Πρότυπο (γενικός σκοπός) |
| Αριθμός κυκλωμάτων |
2 |
| Τύπος εξόδου |
Σπρώξε-Τράβηξε |
| Ποσοστό σφαγής |
0.35V/μs |
| Προϊόν κέρδους εύρους ζώνης |
1 MHz |
| ρεύμα παρεκκλίσεων εισόδου |
250 pA |
| Εισαγωγική τάση εκτόξευσης |
20 μV |
| Τρόπος τροφοδοσίας |
580 μA |
| ρεύμα εξόδου ανά κανάλι |
35 mA |
| Ελάχιστη τάση τροφοδοσίας |
4.5 V |
| Μέγιστη τάση τροφοδοσίας |
36 V |
| Θέρμανση λειτουργίας |
-40 °C ~ 105 °C (TA) |
| Τύπος στερέωσης |
Επεξεργασία επιφανείας |
| Πακέτο / Κουτί |
8-SOIC (0,154", 3,90 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή |
8-SOIC |
Βασικά χαρακτηριστικά
- Ακριβής απόδοση σε υπερ-βήτα:Μικρή τάση εκτόξευσης: 200 μV (μέγιστο), υπερ-χαμηλή παραίτηση: 1 μV/°C (μέγιστο)
- Εξαιρετική απόδοση:Ηρεμιστικό ρεύμα: 580 μA (τυπικό), προϊόν εύρους ζώνης κέρδους: 1 MHz, θόρυβος χαμηλής τάσης εισόδου: 9 nV/√Hz
- Εύκολη χρήση και απλότητα σχεδιασμού:Μετακίνηση βαρέος χωρητικού φορτίου: χρόνος καθιέρωσης 5 μs με 25 nF, υπερ-υψηλή αντίσταση εισόδου: 3000 GΩ και 0,5 pF, EMI σκληρυμένη με προστασία θερμικού και βραχυκυκλώματος
- Σταθερή απόδοση:Υψηλή CMRR και AOL: 126 dB (ελάχιστο), υψηλή PSRR: 126 dB (ελάχιστο)
- Κατώτατο ρεύμα παρεκκλίσεων: 2 nA (μέγιστο)
- Χαμηλός θόρυβος 0,1 Hz έως 10 Hz: 0,2 μVPP
- Πλήρης τάση τροφοδοσίας: ±2,25 V έως ±18 V
- Άμεση αντικατάσταση των ενισχυτών OP-07 και OP-27
Τυπικές εφαρμογές
Αγορά δεδομένων (DAQ), εργαλεία εργαστηρίου και πεδίου, δίκτυο εμπορικού και διακομιστή PSU, πολλαπλή παράμετρος παρακολούθησης ασθενών, μετατροπέας χορδών
