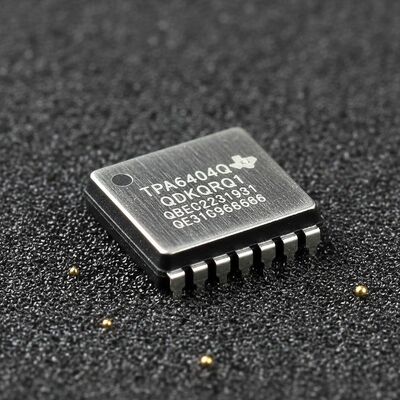

ΤΡΑ6404QDKQRQ1 Τεχνολογικό κύκλωμα
45W 2MHz 4-Κανάλι Αυτοκινητοκίνητο Αξονικό ενισχυτή Κλάσης D Με Απορρίπτηση Φορτίου
Επισκόπηση του προϊόντος
Το TPA6404QDKQRQ1 είναι ένας τετρακοινών αναλογικός ενισχυτής ήχου κατηγορίας D που διαθέτει συχνότητα μεταγωγής PWM 2.1MHz. Αυτό επιτρέπει μια βελτιστοποιημένη λύση κόστους σε ένα συμπαγές μέγεθος PCB 4,5cm2,πλήρης λειτουργία έως 4.5V για εκδηλώσεις εκκίνησης/παύσης και εξαιρετική ποιότητα ήχου με εύρος ζώνης ήχου έως 100 kHz.
Αυτός ο ενισχυτής ήχου κατηγορίας D είναι ιδανικά σχεδιασμένος για αρχικές μονάδες κεφαλής αυτοκινήτων που παρέχουν αναλογικά σήματα εισόδου ήχου ως μέρος του σχεδιασμού του συστήματος τους.
Τεχνικές προδιαγραφές
| Τύπος |
Τάξη D |
| Τύπος εξόδου |
4 κανάλια (quad) |
| Μέγιστη ισχύς εξόδου x κανάλια @ φορτίο |
85W x 4 @ 1Ω |
| Πρόσθετη τάση |
4.5V ~ 18V |
| Χαρακτηριστικά |
I2C, Αθόρυβο, Αναμονή, Θερμική Προστασία |
| Τύπος στερέωσης |
Επεξεργασία επιφανείας |
| Θέρμανση λειτουργίας |
-40°C ~ 125°C |
Βασικά χαρακτηριστικά
Προηγμένη διάγνωση
- Προηγμένη διάγνωση φορτίου
- Διαγνωστική εναλλασσόμενου ρεύματος για ανίχνευση tweeter με αντίσταση και αντίδραση φάσης
- Ενσωματωμένη γεννήτρια κύματος σινού
- Εύκολη εκπλήρωση των προδιαγραφών CISPR25-L5 για την EMC
Πιστοποιητικά για την αυτοκινητοβιομηχανία
- AEC-Q100 Εγγυημένη για εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας
- Θερμοκρασία 1: -40°C έως 125°C TA
- Επίπεδο ταξινόμησης HBM ESD συσκευής: 3A
- Επίπεδο ταξινόμησης CDM ESD: C4B
Εισόδους ήχου
- 4 Διαφορετική αναλογική είσοδος καναλιού
- Τέσσερις επιλογές αύξησης με έλεγχο I2C
- Υψηλή παρεμπόδιση εισόδου για πυκνωτή ζεύξης εναλλασσόμενης ροής χαμηλής αξίας
Ακουστικές εξόδους
- Τετρακανάλιο φορτίο με σύνδεση γέφυρας (BTL), με επιλογή παράλληλου BTL (PBTL)
- Μέχρι 2,1 MHz Συχνότητα διακόπτη εξόδου
- 27 W, 10% THD σε 4Ω σε 14,4V
- 45W, 10% THD σε 2Ω σε 14,4V
- 85W, 10% THD σε 1Ω σε PBTL 14,4V
Ακουστική απόδοση
- THD+N < 0,01%
- 42μVRMS Ασθενής ήχος εξόδου
- - 90dB διασταυρούμενο ήχο.
Διαγνωστική φορτίου
- Ελεύθερο και βραχυπρόθεσμο φορτίο εξόδου
- Τραπεζικά ρούχα
- Ανίχνευση εξόδου γραμμής έως 6kΩ
- Λειτουργεί χωρίς ρολόγια εισόδου
Προστατευτικά στοιχεία
- Περιορισμός ρεύματος εξόδου
- Προστασία μικρής απόδοσης
- 40V Απορρίπτηση φορτίου
- Τυχαίο Ανοικτό έδαφος και αντοχή στην ισχύ
- Προστασία DC Offset
- Προστασία από υπερθερμοκρασία
- Προστασία υπό τάση και υπεράνω τάσης
Γενική λειτουργία
- 4.5V έως 18V τάση τροφοδοσίας
- Έλεγχος I2C με 4 επιλογές διευθύνσεων
- Η ανίχνευση κλιπ και η θερμική αναδιπλήρωση
Εφαρμογές
- Κεφαλοστοιχίες αυτοκινήτων
- Συσκευές για την κατασκευή ηλεκτρικών συλλέκτρων
