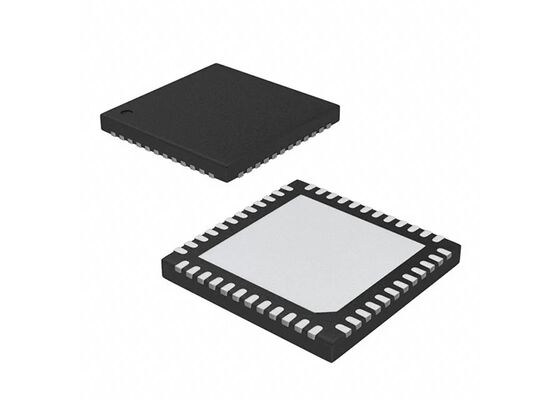

IW7039 Τσιπ ολοκληρωμένου κυκλώματος
Ηλεκτρονικός οδηγός φωτισμού 32 καναλιών LED υψηλής ακρίβειας με ενσωματωμένους απορροφητήρες ρεύματος για οθόνες HDR LCD
Επισκόπηση του προϊόντος
Ο οδηγός LED IW7039 για οπίσθιο φωτισμό LCD ενσωματώνει 32 απορροφητήρες ρεύματος ακριβείας με προηγμένη ψηφιακή τεχνολογία ελέγχου για τη βελτίωση του ελέγχου της φωτεινότητας σε άμεσο οπίσθιο φωτισμό,Εικονικές οθόνες υψηλού δυναμικού εύρους (HDR)Το ψηφιακό μπλοκ ελέγχου χρησιμοποιεί την τεχνολογία προσαρμοστικού διακόπτη BroadLEDTM της Renesas.βελτίωση της θερμικής απόδοσης με τη βελτιστοποίηση της πτώσης τάσης σε κάθε ιμάντα LED, επιτρέποντας παράλληλα την ακριβή αντιστοίχιση με μη συσκευασμένα LED.
Το IW7039 χρησιμοποιεί επίσης την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας AnyMode TM από την Renesas, προσφέροντας ολοκληρωμένες, απλές και ευέλικτες επιλογές για τη βελτίωση της ποιότητας εικόνας της οθόνης HDR.Υποστηρίζει συνεχή σήματα PWM ή πολύ στενά σήματα PWM burst πλήρως συγχρονισμένα με το πλαίσιο βίντεο στην ίδια ή υψηλότερη συχνότηταΟ κύκλος λειτουργίας PWM μπορεί να ενημερωθεί σε κάθε κάμερα βίντεο με ρυθμιζόμενες από τον χρήστη καθυστερήσεις ουράς ή κεφαλής, παρέχοντας περισσότερες επιλογές για τη μείωση της θολωμένης κίνησης και τη βελτίωση της αναλογίας αντίθεσης.
Βασικά χαρακτηριστικά
- Διοδηγός LED 32 καναλιών με εσωτερικούς απορροφητές ρεύματος MOSFET
- Αντίστασης εσωτερικής ρύθμισης ρεύματος - Δεν απαιτούνται εξωτερικές αντίστασεις
- Μέγιστη τάση εξόδου 65V ανά κανάλι
- Διπλωματική ευρεσιτεχνία BroadLEDTM προσαρμοστικής τεχνολογίας λειτουργίας διακόπτη για υψηλό ρεύμα σε μέγιστη απόδοση
- Μειώνει τις απαιτήσεις διάσπασης ενέργειας
- Επιτρέπει τη χρήση φθηνότερων, χαλαρά ενσωματωμένων συστοιχιών LED για χαμηλότερο κόστος BOM
- Υποστηρίζει λειτουργία τάσης τροφοδοσίας 12V (9V έως 16V) ή 5V
- Ο ολοκληρωμένος έλεγχος θολάσματος AnyModeTM βελτιώνει την ποιότητα της εικόνας
- 12bit PWM dimming, 10bit ανεξάρτητη αναλογική dimming
- Κατευθυντήρια, ουρά, κεντρική λειτουργία PWM ευθυγράμμιση για τη μείωση της θολού κίνησης
- Περιοχή εξασθένησης PWM: 0% έως 99,9%
- Προγραμματιζόμενος ρυθμός εξόντωσης για καλύτερο έλεγχο της EMI
- Συνολικές δυνατότητες προστασίας, συμπεριλαμβανομένης της ατομικής προστασίας LED από σύντομη λειτουργία, της ανοικτής ανίχνευσης και της προστασίας από υπερθερμοκρασία
- Διασύνδεση διακοπής μικροελεγκτή
- Υψηλής ακρίβειας εσωτερική ρύθμιση ρεύματος
- 66mA ανά κανάλι μέγιστο, υποστηρίζει ομαδοποίηση 2 καναλιών
- Η διασύνδεση SPI με αλυσίδα μαριονέτας απλοποιεί το σχεδιασμό όταν υποστηρίζει περισσότερες από 16 χορδές LED
- 3 τρόποι προστασίας επικοινωνίας SPI σε έναν οδηγό LED
- Εσωτερικό PLL εξασφαλίζει λειτουργία χωρίς συγκίνηση ακόμη και με θορυβώδες σήμα VSYNC
Εφαρμογές
Τηλεόραση, οθόνη, σημειωματάριο
