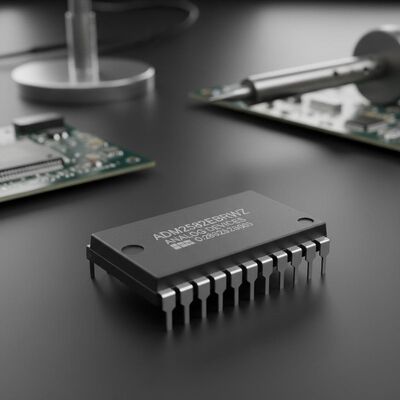

Ολοκληρωμένο Τσιπ Ολοκληρωμένου Κυκλώματος ADM2582EBRWZ
Απομονωμένος Μετατροπέας RS-485 2500Vrms SOIC-20
Επισκόπηση Προϊόντος
Το ADM2582EBRWZ είναι ένας πλήρως ολοκληρωμένος απομονωμένος μετατροπέας σήματος και ισχύος με προστασία ESD ±15 kV, σχεδιασμένος για επικοινωνία υψηλής ταχύτητας σε γραμμές μετάδοσης πολλαπλών σημείων. Αυτή η συσκευή περιλαμβάνει ενσωματωμένο απομονωμένο τροφοδοτικό DC-to-DC, εξαλείφοντας την ανάγκη για εξωτερικά μπλοκ απομόνωσης DC-to-DC.
Τεχνικές Προδιαγραφές
| Τεχνολογία |
Μαγνητική Σύζευξη |
| Τύπος |
RS422, RS485 |
| Απομονωμένη Τροφοδοσία |
Ναι |
| Αριθμός Καναλιών |
2 |
| Είσοδοι - Πλευρά 1/Πλευρά 2 |
1/1 |
| Τύπος Καναλιού |
Μονοκατευθυντικός |
| Τάση - Απομόνωση |
2500Vrms |
| Ανοσία Μεταβατικών Κοινού Τρόπου (Ελάχιστη) |
25kV/μs |
| Ρυθμός Δεδομένων |
16Mbps |
| Χρόνος Ανόδου / Πτώσης (Τυπ.) |
15ns, 15ns (Μέγιστο) |
| Τάση - Τροφοδοσία |
3.3V, 5V |
| Θερμοκρασία Λειτουργίας |
-40°C ~ 85°C |
| Τύπος Στήριξης |
Επιφανειακή Στήριξη |
| Πακέτο / Θήκη |
20-SOIC (0.295", Πλάτος 7.50mm) |
| Πακέτο Συσκευής Προμηθευτή |
20-SOIC |
Βασικά Χαρακτηριστικά
- Απομονωμένος μετατροπέας RS-485/RS-422, διαμορφώσιμος ως ημι- ή πλήρως διπλής κατεύθυνσης
- ενσωματωμένος απομονωμένος μετατροπέας DC-to-DC isoPower®
- Προστασία ESD ±15 kV στις ακίδες εισόδου/εξόδου RS-485
- Συμμορφώνεται με ANSI/TIA/EIA-485-A-98 και ISO 8482:1987(E)
- Ρυθμός δεδομένων: 16 Mbps
- Λειτουργία 5 V ή 3.3 V
- Σύνδεση έως 256 κόμβων σε μία διαύλο
- Είσοδοι δέκτη ανοιχτού και βραχυκυκλωμένου κυκλώματος, fail-safe
- Υψηλή ανοσία μεταβατικών κοινού τρόπου: >25 kV/μs
- Προστασία θερμικής διακοπής
Εφαρμογές
- Απομονωμένες διεπαφές RS-485/RS-422
- Βιομηχανικά δίκτυα πεδίου
- Συστήματα μετάδοσης δεδομένων πολλαπλών σημείων
