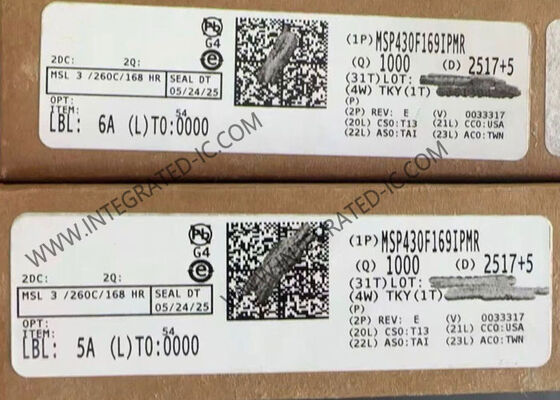

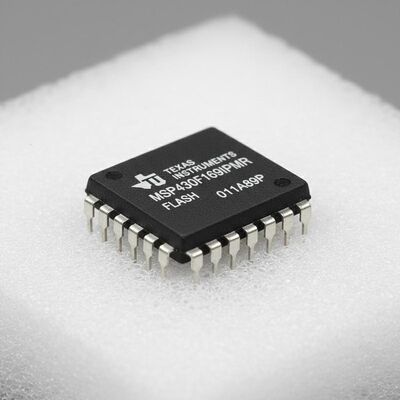

MSP430F169IPMR Μικροελεγκτής MCU
Μικροελεγκτής MSP430 με υπερχαμηλή ισχύ 16-bit 8MHz με προηγμένη διαχείριση ισχύος και ολοκληρωμένη περιφερειακή ολοκλήρωση για φορητές εφαρμογές μέτρησης.
Επισκόπηση του προϊόντος
Η σειρά μικροελεγκτών υπερχαμηλής ισχύος MSP430F169IPMR προσφέρει πολλαπλές διαμορφώσεις συσκευών με εξειδικευμένα περιφερειακά για διάφορες εφαρμογές.σε συνδυασμό με πέντε τρόπους χαμηλής κατανάλωσηςΗ συσκευή ενσωματώνει μια ισχυρή 16-bit RISC CPU, 16-bit μητρώα και σταθερές γεννήτριες για βέλτιστη απόδοση κώδικα.Ο ψηφιακά ελεγχόμενος ταλαντωτής (DCO) επιτρέπει την ταχεία αφύπνιση από τη λειτουργία χαμηλής ισχύος στην ενεργή λειτουργία σε λιγότερο από 6 μs.
Τεχνικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Μέγεθος πυρήνα |
16-bit |
| Ταχύτητα |
8MHz |
| Συνδεσιμότητα |
Δοκιμαστικό σύστημα |
| Περιφερειακά |
Καφέ ανίχνευση/επαναφορά, DMA, POR, PWM, WDT |
| Αριθμός εισόδων/εξόδων |
48 |
| Μέγεθος μνήμης προγράμματος |
60KB (60K x 8 + 256B) |
| Τύπος μνήμης προγράμματος |
ΦΛΑΣ |
| Μέγεθος EEPROM |
- |
| Μέγεθος RAM |
2K x 8 |
| Προμήθεια τάσης |
1.8V ~ 3.6V |
| Μετατροπείς δεδομένων |
Α/Δ 8x12b· Δ/Α 2x12b |
| Τύπος ταλαντωτή |
Εσωτερικό |
| Θέρμανση λειτουργίας |
-40 °C ~ 85 °C (TA) |
Βασικά χαρακτηριστικά
- Περιοχή χαμηλής τάσης τροφοδοσίας: 1,8 V έως 3,6 V
- Υπερχαμηλή κατανάλωση ισχύος: Ενεργή λειτουργία: 330 μA σε 1 MHz, 2,2 V
- Κατάσταση αναμονής: 1.1 μA.
- Πέντε τρόποι εξοικονόμησης ενέργειας
- Ξύπνημα από την κατάσταση αναμονής σε λιγότερο από 6 μs
- Αρχιτεκτονική RISC 16-bit, χρόνος κύκλου εντολών 125-ns
- Τριενάδικος εσωτερικός DMA
- 12-bit μετατροπέας αναλογικού σε ψηφιακό (A/D) με εσωτερική αναφορά, δείγμα και κράτηση και λειτουργία αυτόματης σάρωσης
- Δύο 12-bit ψηφιακο-αναλογικοί μετατροπείς (D/A) με συγχρονισμό
- 16-Bit Timer_A με τρία μητρώα λήψης/συγκρίσεως
- 16-Bit Timer_B με τρία ή επτά καταγραφές/συγκρίσεις με σκιές
- Συγκρίτης στο τσιπ
- Διασύνδεση σειριακής επικοινωνίας (USART0) - Λειτουργίες ως ασύγχρονη UART ή σύγχρονη SPI ή I2C διεπαφή
- Διασύνδεση σειριακής επικοινωνίας (USART1) - Λειτουργίες ως ασύγχρονη UART ή σύγχρονη SPI διασύνδεση
- Ελεγκτής τάσης τροφοδοσίας/παρατηρητής με προγραμματισμένη ανίχνευση επιπέδου
- Ανιχνευτής διακοπής
- Εγκαταστάτης Bootstrap
- Σειριακή προγραμματισμός επί του σκάφους, δεν απαιτείται εξωτερική τάση προγραμματισμού
- Προγραμματισμένη προστασία κώδικα με ασφάλεια
Τυπικές εφαρμογές
Συστήματα αισθητήρων, εφαρμογές βιομηχανικού ελέγχου, μετρητές χειρός και άλλες φορητές συσκευές μέτρησης.
