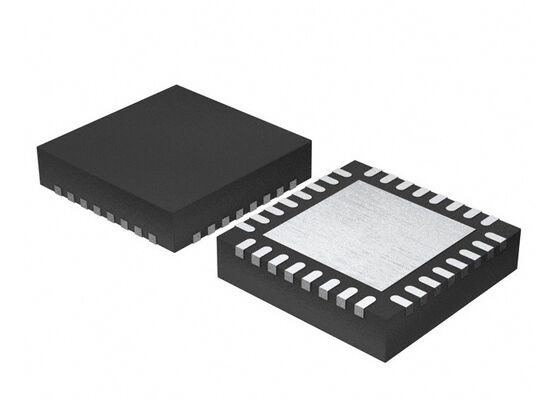

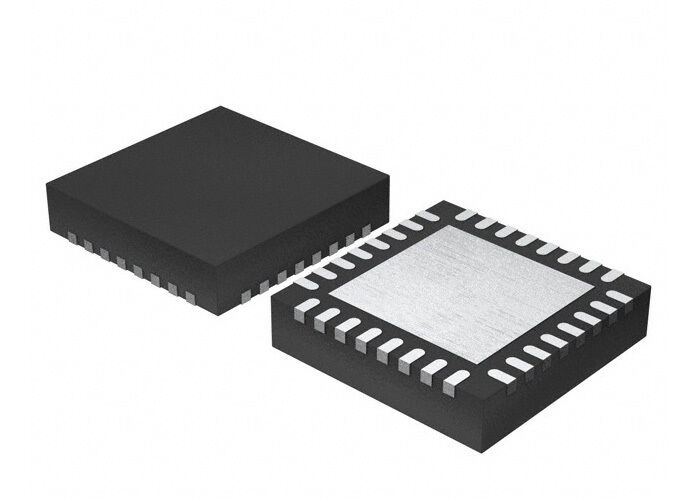

STPM34TR Ολοκληρωμένο Κύκλωμα Chip Υψηλής Ακρίβειας Μονοφασικό IC Μέτρησης QFN-32

STPM34TR Τεχνολογία ολοκληρωμένου κυκλώματος υψηλής ακρίβειας μετρήσεων μονοφασικής IC QFN-32

Περιγραφή προϊόντος του STPM34TR
Τα διασυνοριακά κυκλώματα μετρήσεως μονοφασίας STPM34TR είναι μια οικογένεια ASSP που έχει σχεδιαστεί για τη μέτρηση υψηλής ακρίβειας ισχύος και ενεργειών σε συστήματα γραμμών ηλεκτρικής ενέργειας με τη χρήση της τροχιάς Rogowski, του μετασχηματιστή ρεύματος,ή αισθητήρες ρεύματος ρύθμισηςΟι συσκευές αυτές παρέχουν στιγμιαίες μορφές κυμάτων τάσης και ρεύματος και υπολογίζουν τιμές RMS τάσης και ρεύματος, ενεργού, αντιδραστικού και φαινομενικής ισχύος και ενεργειών.Τα διασταυρούμενα κυκλώματα μικρού σήματος STPM34TR αποτελούνται από αναλογικό και ψηφιακό τμήμαΤο αναλογικό τμήμα αποτελείται από έως και δύο προγραμματιζόμενους ενισχυτές χαμηλού θορύβου και χαμηλής αντιστάθμισης και έως και τέσσερις 24bit sigma-delta ADCs 2ης τάξης,δύο αναφορές τάσης διαχωρισμού ζώνης με ανεξάρτητη αντιστάθμιση θερμοκρασίαςΤο ψηφιακό τμήμα αποτελείται από ένα ψηφιακό στάδιο φιλτραρίσματος, ένα hard-wired DSP, DFE στην είσοδο και μια διασύνδεση σειριακής επικοινωνίας (UART ή SPI).Αυτά είναι πλήρως ρυθμιζόμενα και επιτρέπουν ταχεία ψηφιακή βαθμονόμηση του συστήματος σε ένα μόνο σημείο σε ολόκληρο το τρέχον δυναμικό εύρος.

Προδιαγραφές του STPM34TR

Χαρακτηριστικά του STPM34TR
Ακριβότητα ενεργού ισχύος:
Λάθος < 0,1% πάνω από 5000: 1 δυναμικό εύρος
Λάθος < 0,5% πάνω από 10000: 1 δυναμικό εύρος
Υπερβαίνει τις απαιτήσεις των προτύπων EN 50470-x, IEC 62053-2x, ANSI12.2x για τους μετρητές εναλλασσόμενων βατ
Ακριβότητα ενεργού ρεύματος:
Λάθος < 0,1% σε σχέση με το 2000: 1 δυναμικό εύρος
Υπολογισμός της φαινομενικής ενέργειας σε δύο συνθήκες
Αμέσως και μέση ισχύς
RMS και στιγμιαία τάση και ρεύμα
Ανίχνευση και παρακολούθηση χαμηλής και υπερτάσης (υποβάθμιση και αύξηση)
Ανίχνευση και παρακολούθηση υπερεύματος
Σειριακή διεπαφή UART και SPI με προγραμματισμένη επαλήθευση πολυωνύμων CRC
Προγραμματιζόμενες εξόδους LED και διακοπών
Τέσσερα ανεξάρτητα 24-bit 2ης τάξης sigma-delta ADCs
Δύο σταθεροποιημένοι ενισχυτές χαμηλού θορύβου και χαμηλής αντιστάθμισης
Διάφραση ζώνης 3,6 kHz σε -3 dB
Περιοχή τροφοδοσίας Vcc 3,3 V ± 10%
Τρόπος τροφοδοσίας Icc 4,3 mA (STPM32)
Συχνότητα ρολογιού εισόδου 16 MHz, Xtal ή εξωτερική πηγή
Δίδυμη ένταση αναφοράς ακριβείας: 1,18 V με ανεξάρτητη προγραμματισμένη TC, 30 ppm/°C typ.
Εσωτερικός ρυθμιστής χαμηλής πτώσης σε 3 V (τυπικό)
Συσκευές QFN
Θερμοκρασία λειτουργίας από -40 °C έως +105 °C

Εφαρμογές του STPM34TR
Βιομηχανική
Παραγωγή και διανομή ενέργειας
Οικιακή, κτιριακή και αστική αυτοματοποίηση
Μετρητές
