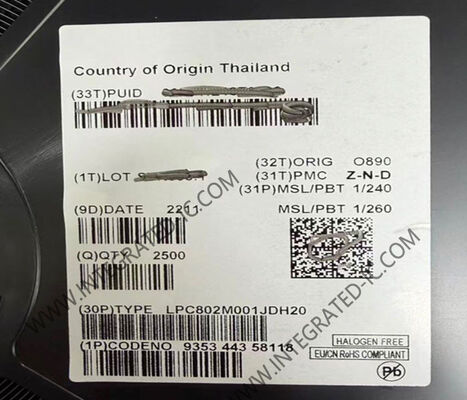

LPC802M001JDH20 Μικροελεγκτής MCU 32-Bit Μικροελεγκτής Βασισμένος στον Πυρήνα Arm Cortex-M0+

Το LPC802M001JDH20 είναι μια οικονομικά αποδοτική σειρά μικροελεγκτών 32-bit βασισμένη στον Arm Cortex-M0+, που λειτουργεί σε συχνότητες έως 15 MHz. Η σειρά μικροελεγκτών LPC80x υποστηρίζει έως 32 KB μνήμης flash και 4 KB SRAM.

Το LPC802M001JDH20 διαθέτει έναν πυρήνα βελτιστοποιημένο για χαμηλή κατανάλωση, χρησιμοποιεί ένα δημοφιλές πακέτο μικρού αποτυπώματος και υποστηρίζει μεταγωγή επιπέδου μέσω ξεχωριστής γραμμής τροφοδοσίας. Η σουίτα περιφερειακών LPC80x περιλαμβάνει: μηχανή CRC, διεπαφή διαύλου I²C, έως δύο USART, διεπαφή SPI, διεπαφή χωρητικής αφής, χρονοδιακόπτη πολλαπλών ρυθμών, χρονοδιακόπτη αφύπνισης, γενικής χρήσης μετρητή/χρονοδιακόπτη 32-bit, ADC 12-bit, DAC 10-bit, αναλογικό συγκριτή, θύρες I/O με λειτουργικότητα διαμορφώσιμη μέσω πίνακα μεταγωγής, μηχανή αντιστοίχισης τρόπου εισόδου, μονάδα προγραμματιζόμενης λογικής (PLU) και έως 30 ακροδέκτες I/O γενικής χρήσης.

• Επεξεργαστής Arm Cortex-M0+ (έκδοση r0p1), που λειτουργεί σε συχνότητες έως 15 MHz, με ενσωματωμένο πολλαπλασιαστή ενός κύκλου και γρήγορες θύρες I/O ενός κύκλου
• Arm Cortex-M0+ με ενσωματωμένο ελεγκτή διακοπών φωλιασμένης διανυσματικής (NVIC)
• Σύστημα ρολογιού και δίαυλος πολλαπλών επιπέδων AHB
• Serial Wire Debug (SWD) με τέσσερα σημεία διακοπής και δύο σημεία παρακολούθησης· υποστηρίζει JTAG Boundary Scan (BSDL)
• Έως 32 KB μνήμης flash προγραμματιζόμενης εντός τσιπ με προστασία ανάγνωσης κώδικα (CRP)
• Έως 4 KB SRAM
• Διπλές τροφοδοσίες I/O που υποστηρίζουν σήματα μεταγωγής επιπέδου μεταξύ διαφορετικών τομέων τροφοδοσίας
• Μονή ή διπλή τροφοδοσία (1,71 V έως 3,6 V)
• Εύρος θερμοκρασίας λειτουργίας: -40 °C έως +105 °C

• Βιομηχανικός έλεγχος
• Τερματικά POS
• Πίνακες οικιακού ελέγχου
• Οθόνες οικιακής ενέργειας
• Έξυπνα ρολόγια και συσκευές παρακολούθησης φυσικής κατάστασης
• Επιτήρηση
• Μονάδες παρακολούθησης ζωτικών σημείων
• Έλεγχος κίνησης και ρομποτική
• Ηλεκτρονικά είδη ευρείας κατανάλωσης
• Ακουστικά βαρηκοΐας
• Κλιματισμός (AC)
