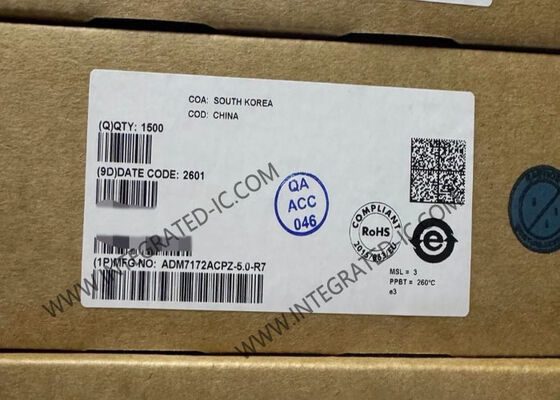

ADM7172ACPZ-5.0 2A Γραμμικός ρυθμιστής χαμηλής απόρριψης με υψηλό PSRR και ρυθμιστή τάσης LDO σταθερής ισχύος 5V

Ο ADM7172ACPZ-5.0 είναι ένας CMOS, γραμμικός ρυθμιστής χαμηλής πτώσης (LDO) που λειτουργεί από 2,3 V έως 6,5 V και παρέχει ρεύμα εξόδου έως και 2 A. Αυτό το υψηλό ρεύμα εξόδου LDO είναι ιδανικό για τη ρύθμιση κυκλωμάτων αναλογικού και μικτού σήματος υψηλής απόδοσης που λειτουργούν από ράγες 6 V έως 1,2 V. Χρησιμοποιώντας μια προηγμένη ιδιόκτητη αρχιτεκτονική, το ADM7172ACPZ-5.0 παρέχει υψηλή απόρριψη τροφοδοσίας και χαμηλό θόρυβο και επιτυγχάνει εξαιρετική μεταβατική απόκριση γραμμής και φορτίου με μόνο έναν μικρό κεραμικό πυκνωτή εξόδου 4,7 μF. Η μεταβατική απόκριση φορτίου είναι τυπικά 1,5 μs για ένα βήμα φορτίου 1 mA έως 1,5 A.

• Εύρος τάσης εισόδου: 2,3 V έως 6,5 V
• Μέγιστο ρεύμα φορτίου: 2 A
• Χαμηλό θόρυβο: 5 μV rms ανεξάρτητα από την τάση εξόδου στα 100 Hz έως 100 kHz
• Γρήγορη μεταβατική απόκριση: 1,5 μs για βήμα φόρτωσης 1 mA έως 1,5 A
• 60 dB PSRR στα 100 kHz
• Χαμηλή τάση διακοπής: 172 mV σε φορτίο 2 A, VOUT = 3 V
• Αρχική ακρίβεια: −0,5% (ελάχιστη), +1% (μέγιστη)
• Ακρίβεια πάνω από τη γραμμή, φορτίο και θερμοκρασία: ±1,5%
• Ρεύμα ηρεμίας, IGND = 0,7 mA χωρίς φορτίο
• Χαμηλό ρεύμα διακοπής λειτουργίας: 0,25 μA σε VIN = 5 V
• Σταθερό με μικρό κεραμικό πυκνωτή εξόδου 4,7 μF
• Ρυθμιζόμενες και σταθερές επιλογές τάσης εξόδου: 1,2 V έως 5,0 V
• Ρυθμιζόμενη έξοδος από 1,2 V σε VIN − VDO
• Ενεργοποίηση ακριβείας
• Ρυθμιζόμενη μαλακή εκκίνηση
• Συσκευασία LFCSP 8 καλωδίων 3 mm × 3 mm

• Ρύθμιση για ευαίσθητες στο θόρυβο εφαρμογές: κυκλώματα ADC και DAC, ενισχυτές ακριβείας, PLL/VCO και κυκλώματα χρονισμού
• Επικοινωνίες και υποδομές
• Ιατρική και υγειονομική περίθαλψη
• Βιομηχανικά και όργανα
