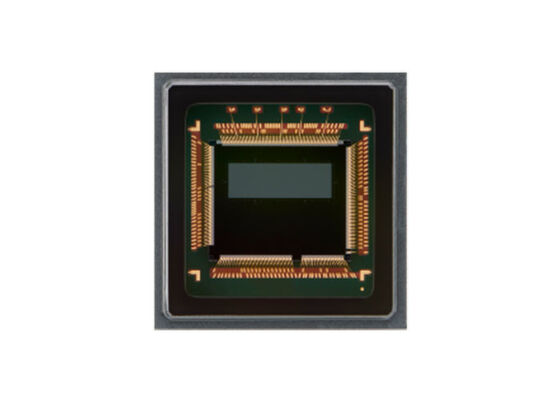

IMX560-AAMV Αισθητήρας IC Διαγώνιος 6,25 mm Αισθητήρας βάθους SPAD ToF με εικονοστοιχεία ενίσχυσης σήματος
IMX560-AAMV Αισθητήρας IC Διαγώνιος 6,25 mm Αισθητήρας βάθους SPAD ToF με εικονοστοιχεία ενίσχυσης σήματος
Περιγραφή προϊόντος
Το IMX560-AAMV είναι ένας διαγώνιος αισθητήρας βάθους ToF 6,25 mm (Τύπος 1/2,9) Μονής Δίοδος Χιονοστιβάδας Φωτονίου (SPAD) με pixel ενίσχυσης σήματος. Με τη διάταξη του αριθμού 597 × 168 των SPAD και αθροίζοντας τις εξόδους τους, οι τρισδιάστατες εικόνες απόστασης μπορούν να δημιουργηθούν από τις πληροφορίες απόστασης, επιτυγχάνοντας απόσταση μέτρησης έως και 300 m. Ο αριθμός των SPAD (μέγεθος ενός μακροπίξελ) τη στιγμή της λειτουργίας εμβέλειας μπορεί να προσαρμοστεί ανάλογα με την εφαρμογή.
Η λειτουργία εμβέλειας λειτουργεί με δειγματοληψία 1 GHz και η λειτουργία δημιουργίας ιστογράμματος με πλάτος ToF 2024 bins (2024 ns) και πλάτος κλίμακας του γκρι 12 bit επιτρέπει την ανίχνευση της ηχούς και της κορυφής του εκπεμπόμενου φωτός από το αποτέλεσμα. Η λειτουργία εξάλειψης του φωτός περιβάλλοντος εξασφαλίζει σταθερή λειτουργία κάτω από το φως του ήλιου και επιτρέπει μετρήσεις απόστασης με υψηλό δυναμικό εύρος. Η λειτουργία ελέγχου χρονισμού εκπομπής φωτός αντισταθμίζει την καθυστέρηση του χρονισμού μεταξύ εκπομπής λέιζερ και λήψης. Εξοπλισμένο με λειτουργίες ανίχνευσης ηχούς και αιχμής, λειτουργίες εξόδου εύρους δεδομένων, επεξεργασία ψηφιακών σημάτων και πολλά άλλα, είναι βελτιστοποιημένο για να ανταποκρίνεται στις επιδόσεις και τη λειτουργικότητα που απαιτούνται από το LiDAR.
Προδιαγραφές
- Μέγεθος εικόνας: Διαγώνιος 6,25 mm (Τύπος 1/2,9)
- Μέγεθος κυψέλης μονάδας SPAD: 10,08 μm (H) × 10,08 μm (V)
- Μέγεθος στοιχείου: 3 (H) × 3 (V) pixel SPAD
- Αριθμός ενεργών εικονοστοιχείων SPAD: 600 (H) × 189 (V) περίπου. 110 k SPAD pixel
- Αριθμός ενεργών εικονοστοιχείων SPAD: 597 (H) × 168 (V) περίπου. 100 k pixel SPAD
- Υλικό υποστρώματος: Πυρίτιο
- Συσκευασία: 152 pin BGA 15,35 mm (Υ) × 15,65 mm (V)
Χαρακτηριστικά
- Pixel ενίσχυσης σήματος SPAD
- Αριθμός ενεργών εικονοστοιχείων SPAD: 597 (H) × 168 (V) περίπου. 100 k pixel SPAD
- CRA: 0 βαθμοί
- Συχνότητες εισόδου: 16 MHz, 20 MHz, 24 MHz, 30 MHz
- Εξωτερικές διεπαφές επικοινωνίας: I2C, SPI
- Διεπαφή εξόδου: Σειριακή έξοδος MIPI CSI-2 (4 λωρίδες / 2 λωρίδες)
- Λειτουργίες ανάγνωσης: Λειτουργία γραμμής, λειτουργία πίνακα
- Μορφές εξόδου: Λειτουργία εξόδου εμβέλειας (RAW12, πλάτος ToF: 2024 bins, πλάτος κλίμακας του γκρι: 12 bit), Λειτουργία εξόδου ηχούς (RAW12, πλάτος ToF: 2024 bins, πλάτος κλίμακας του γκρι: 12 bit), Λειτουργία εξόδου ιστογράμματος (RAW12, πλάτος ToF κλίμακας: 202 bits πλάτος: 202 bits)
- Μεταβλητό μέγεθος pixel, λειτουργία περιοχής ενδιαφέροντος (ROI).
- Λειτουργία παρακολούθησης φωτός περιβάλλοντος (πλάτος μέτρησης φωτός περιβάλλοντος: 22 bit)
- Λειτουργία ελέγχου χρονισμού εκπομπών
- Συνάρτηση δημιουργίας ιστογράμματος
- Λειτουργίες ηχούς και ανίχνευσης κορυφής
Εφαρμογές
- Κάμερες FA LiDAR
- Βιομηχανικές κάμερες LiDAR
