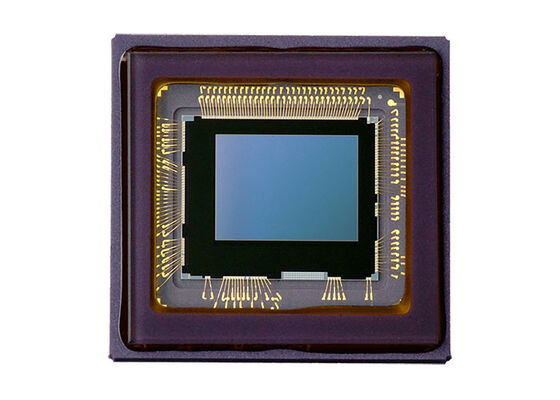

Αισθητήρας εικόνας CMOS IMX570PLR-C με τετράγωνο pixel και σχεδιασμό με φως από πίσω για κάμερες ToF με μέγιστο ρυθμό εικόνας 56fps

Το IMX570PLR-C είναι ένας πλήρως ενσωματωμένος αισθητήρας κάμερας ToF (Time-of-Flight) διαγώνιος 4,0 mm (Τύπος 1/4,5) 640 × 480, σχεδιασμένος για τρισδιάστατες εφαρμογές όπως η αναγνώριση χειρονομιών, τα ενεργά χειριστήρια και η απόκτηση πραγματικού κόσμου. Ειδικά σχεδιασμένος για εφαρμογές FA/Security, αυτός ο αισθητήρας επιστρέφει δεδομένα συσχέτισης όταν χρησιμοποιείται με πηγή παλμικού φωτός υπερύθρων, επιτρέποντας την παραγωγή εικόνων βάθους και εμπιστοσύνης σε ανάλυση 640 × 480.

Ο αισθητήρας διαθέτει ενσωματωμένο ελεγκτή φωτισμού και μπορεί να ρυθμιστεί και να ελεγχθεί μέσω μιας διεπαφής SPI. Λειτουργεί με αναλογικό 2,7 V, ψηφιακό 1,2 V και διασύνδεση 1,8 V τριπλής τροφοδοσίας, προσφέροντας χαμηλή κατανάλωση ρεύματος.

• Μέγεθος εικόνας: Διαγώνιος 4,0 mm (Τύπος 1/4,5)
• Συνολικός αριθμός pixel: 648 (H) × 516 (V) περίπου. 0,334 M pixel
• Αριθμός ενεργών pixel: 648 (H) × 488 (V) περίπου. 0,316 M pixel
• Αριθμός ενεργών pixel: 640 (H) × 480 (V) περίπου. 0,307 M pixel
• Μέγεθος κελιών μονάδας: 5,0 μm (H) × 5,0 μm (V)
• Υλικό υποστρώματος: Πυρίτιο
• Συσκευασία: 76 pin LGA 9,50 mm (Υ) × 8,70 mm (V)

• Αισθητήρας εικόνας Time-of-Flight με οπίσθιο φωτισμό
• Υψηλός λόγος σήματος προς θόρυβο (SNR)
• Οπτικός αισθητήρας χρόνου πτήσης τύπου 1/4,5 (οπτική περιοχή 3,2 × 2,4 mm²)
• 5 × 5 μm² εικονοστοιχεία
• 640 × 480 εικονοστοιχεία χρόνου πτήσης
• Πλήρης ανάλυση @max56 καρέ/δευτερόλεπτα (4 φάση/καρέ)
• Λειτουργία ανάγνωσης binning pixel
• Ανεξάρτητη ανατροπή και καθρέφτισμα
• Έξοδος σειριακών δεδομένων CSI-2 (MIPI 2lane, 1440 Mbps/lane, D-PHY spec. έκδοση 1.2 συμβατό)
• Σειριακή επικοινωνία I2C (Υποστηρίζει I2C "Fast-mode" / "Fast-mode Plus")
• SPI Master για περιφερειακή διαμόρφωση
• Συχνότητα αποδιαμόρφωσης έως 120 MHz
• Ενσωματωμένη δυνατότητα κλείστρου
• 192 bit OTP για χρήστες
• Ενσωματωμένος αισθητήρας θερμοκρασίας
