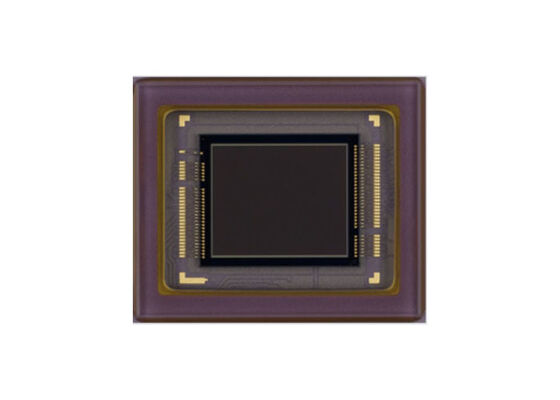

Αισθητήρας εικόνας CMOS IMX832-AQR με διαγώνια 6,45 mm τετραγωνική σειρά pixel και 2,12 M αποτελεσματικά pixel για χρωματικές κάμερες

Το IMX832-AQR είναι ένας διαγώνιος αισθητήρας εικόνας στερεάς κατάστασης τύπου ενεργού εικονοστοιχείου CMOS 6,45 mm (Τύπος 1/2,8) με τετράγωνη διάταξη pixel και 2,12 M ενεργά pixel. Αυτό το τσιπ λειτουργεί με αναλογικό 3,3 V, ψηφιακό 1,1 V και διασύνδεση 1,8 V τριπλής τροφοδοσίας και διαθέτει χαμηλή κατανάλωση ενέργειας. Η υψηλή ευαισθησία, το χαμηλό σκοτεινό ρεύμα και η απουσία κηλίδων επιτυγχάνονται με την υιοθέτηση φίλτρων μωσαϊκού κύριου χρώματος R, G και B. Αυτό το τσιπ διαθέτει ηλεκτρονικό κλείστρο με μεταβλητό χρόνο φόρτισης-ενσωμάτωσης.

• Μέγεθος εικόνας: Διαγώνιος 6,45 mm (Τύπος 1/2,8) περ. 2,13 M pixel, Όλα τα pixel
• Συνολικός αριθμός pixel: 1936 (H) × 1120 (V) περίπου. 2,16 M pixel
• Αριθμός ενεργών pixel: 1936 (H) × 1100 (V) περίπου. 2,12 M pixel
• Αριθμός ενεργών pixel: 1936 (H) × 1096 (V) περίπου. 2,12 M pixel
• Αριθμός συνιστώμενων pixel εγγραφής: 1920 (H) × 1080 (V) περίπου. 2,07 M pixel
• Μέγεθος κυψέλης μονάδας: 2,9 μm (H) × 2,9 μm (V)
• Οπτικό μαύρο: Οριζόντια (H) κατεύθυνση: Εμπρός 0 pixel, πίσω 0 pixel; Κάθετη (V) κατεύθυνση: Εμπρός 20 pixel, πίσω 0 pixel
• Οριζόντια (H) κατεύθυνση: Εμπρός 0 pixel, πίσω 0 pixel. Κάθετη (V) κατεύθυνση: Εμπρός 0 pixel, πίσω 0 pixel
• Πακέτο: 114 pin LGA

• Κουκκίδες τύπου ενεργού εικονοστοιχείου CMOS
• Ενσωματωμένο κύκλωμα ρύθμισης χρονισμού, πρόγραμμα οδήγησης H/V και σειριακό κύκλωμα επικοινωνίας
• Συχνότητα εισόδου: 24 MHz / 27 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Αριθμός συνιστώμενων pixel εγγραφής: 1920 (H) × 1080 (V) περίπου. 2,07M pixel
• Λειτουργίες ανάγνωσης: Λειτουργία σάρωσης όλων των εικονοστοιχείων, Οριζόντια/Κάθετη λειτουργία δέσμευσης 2/2 γραμμών, Λειτουργία περικοπής παραθύρου
• Οριζόντια/Κάθετη κατεύθυνση - Λειτουργία κανονικής/ανεστραμμένης ανάγνωσης
• Ρυθμός ανάγνωσης: Μέγιστος ρυθμός καρέ σε λειτουργία σάρωσης όλων των pixel: 12 bit: 60 καρέ/δευτερόλεπτα, 10 bit: 90 καρέ/δευτ.
• Λειτουργία υψηλού δυναμικού εύρους (HDR): Ψηφιακή επικάλυψη HDR, Clear HDR
• Λειτουργία συγχρονισμού αισθητήρων
• Λειτουργία κλείστρου μεταβλητής ταχύτητας (ανάλυση μονάδας 1H)
• Μετατροπέας A/D 10-bit / 12-bit
• Λειτουργία CDS / PGA: 0 dB έως 30 dB: Αναλογικό κέρδος 30 dB (βήμα βήμα 0,3 dB). 30,3 dB έως 72 dB: Αναλογικό κέρδος 30 dB + Ψηφιακό κέρδος 0,3 dB έως 42 dB (βήμα βήμα 0,3 dB)
• Υποστηρίζει I/O: Έξοδος σειριακών δεδομένων CSI-2 (2 Lane / 4 Lane) Έξοδος RAW10 / RAW12

Κάμερες ασφαλείας
