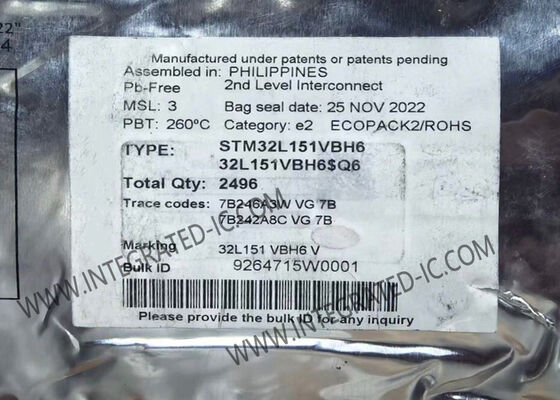

STM32L151VBH6 Ultra-low-power 32-Bit ARM Cortex-M3 μικροελεγκτής MCU με 128KB Flash Memory

Ο STM32L151VBH6 είναι ένας μικροελεγκτής Arm Cortex-M3 εξαιρετικά χαμηλής κατανάλωσης 32-bit που ενσωματώνει συνδεσιμότητα USB με έναν πυρήνα RISC 32-bit ARM® Cortex®-M3 υψηλής απόδοσης που λειτουργεί σε συχνότητα 32 MHz (33,3 DMIPS). Διαθέτει μονάδα προστασίας μνήμης (MPU), ενσωματωμένες μνήμες υψηλής ταχύτητας (μνήμη Flash έως 128 Kbyte και RAM έως 16 Kbyte) και μια εκτεταμένη γκάμα βελτιωμένων I/O και περιφερειακών συνδεδεμένων σε δύο διαύλους APB.

Η συσκευή προσφέρει ένα ADC 12-bit, 2 DAC και 2 συγκριτές εξαιρετικά χαμηλής ισχύος, έξι χρονόμετρα 16-bit γενικής χρήσης και δύο βασικούς χρονοδιακόπτες, που μπορούν να χρησιμοποιηθούν ως βάσεις χρόνου.

• Επεξεργαστής πυρήνα: ARM® Cortex®-M3
• Μέγεθος πυρήνα: 32-bit
• Ταχύτητα: 32MHz
• Αριθμός I/O: 83
• Μέγεθος μνήμης προγράμματος: 128KB (128K x 8)
• Τύπος μνήμης προγράμματος: FLASH
• Μέγεθος EEPROM: 4K x 8
• Μέγεθος RAM: 16K x 8
• Τροφοδοσία τάσης: 1,8V ~ 3,6V
• Μετατροπείς δεδομένων: A/D 24x12b; D/A 2x12b
• Θερμοκρασία λειτουργίας: -40°C ~ 85°C (TA)
• Τύπος τοποθέτησης: Επιφανειακή βάση
• Πακέτο συσκευής προμηθευτή: 100-UFBGA (7x7)
• Πακέτο / Θήκη: 100-UFBGA

• Πλατφόρμα εξαιρετικά χαμηλής κατανάλωσης
  • Τροφοδοτικό 1,65 V έως 3,6 V
  • Εύρος θερμοκρασίας -40°C έως 85°C/105°C
  • 0,3 µA Λειτουργία αναμονής (3 ακίδες αφύπνισης)
  • 0,9 µA Λειτουργία αναμονής + RTC
  • Λειτουργία διακοπής 0,57 μA (16 γραμμές αφύπνισης)
  • 1,2 µA Λειτουργία διακοπής + RTC
  • 9 µA Λειτουργία λειτουργίας χαμηλής κατανάλωσης
  • Λειτουργία λειτουργίας 214 µA/MHz
  • 10 nA εξαιρετικά χαμηλή διαρροή I/O
  • < 8 µs χρόνος αφύπνισης
• Πυρήνας: CPU ARM® Cortex®-M3 32-bit
  • Από 32 kHz έως 32 MHz max
  • 1,25 DMIPS/MHz (Dhrystone 2,1)
  • Μονάδα προστασίας μνήμης
• Επαναφορά και διαχείριση προμήθειας
• Πολλαπλές πηγές ρολογιού
• Προγραμματισμένος bootloader με υποστήριξη USART
• Υποστήριξη ανάπτυξης με σειριακό εντοπισμό σφαλμάτων καλωδίων, JTAG και ανίχνευση
• Έως 83 γρήγορες εισόδους/εξόδους (73 εισόδους/εξόδους με ανοχή 5V)
• Ολοκληρωμένες επιλογές μνήμης
• Πρόγραμμα οδήγησης LCD για τμήματα έως 8x40
• Πλούσια αναλογικά περιφερειακά (έως 1,8 V)
• Ελεγκτής DMA με 7 κανάλια
• 8 περιφερειακές διεπαφές επικοινωνίας
• 10 χρονόμετρα συμπεριλαμβανομένων των χρονόμετρων παρακολούθησης
• Έως 20 χωρητικά αισθητήρια κανάλια
