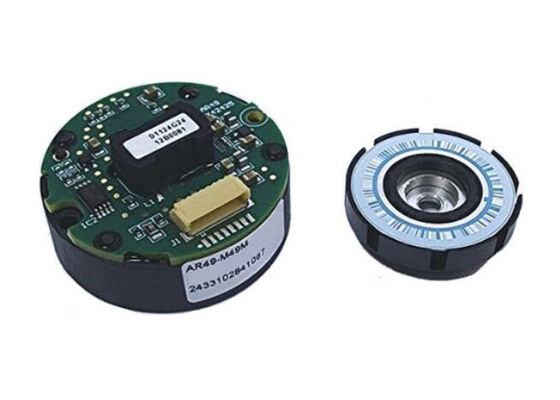

AR49-M49M-K12H Chip ολοκληρωμένου κυκλώματος 49-bit Absolute Reflective Encoder Module με τερματισμό βίδας και τάση λειτουργίας 4,5V-5,5V

Το AR49-M49M-K12H είναι μια μονάδα οπτικού κωδικοποιητή απολύτων που προσφέρει πληροφορίες θέσης μονής στροφής (ST) έως και 25 bit και μετρήσεις πολλαπλών στροφών (MT) 24 bit, παρέχοντας μια συνδυασμένη έξοδο υψηλής ανάλυσης 49 bit. Το μπλοκ ST αποτελείται από έναν δίσκο με μοτίβο, μια πηγή φωτός και φωτοευαίσθητα στοιχεία για τη μετάφραση της μηχανικής κίνησης σε ηλεκτρικά σήματα. Σχεδιασμένη με πολλαπλά πρωτόκολλα σειριακής επικοινωνίας, αυτή η μονάδα διαθέτει ειδικά ηλεκτρονικά κυκλώματα για ισχυρή επικοινωνία σήματος.

• 24-bit πολλαπλών περιστροφών συγκομιδής ενέργειας και οπτική μονής στροφής 25-bit
• Ακρίβεια κατά τη βαθμονόμηση ±30 δευτερόλεπτα τόξου
• Σφάλμα κωδικοποιητή και bit κατάστασης με CRC
• Ενσωματωμένος διαφορικός πομποδέκτης για πρωτόκολλα επικοινωνίας SSI/BiSS-C/RS485
• Διεπαφή σειριακού πρωτοκόλλου ενός άκρου (επιλογή SPI 4-wire)
• Συνολική εξωτερική διάμετρος κωδικοποιητή Ø35 mm και μέγιστο ύψος 17,5 mm
• 8K bit μνήμης προσβάσιμης από το χρήστη στο EEPROM
• Άμεση ανίχνευση θέσης κατά την ενεργοποίηση. δεν απαιτείται μπαταρία ή πυκνωτής για τον εντοπισμό θέσης κατά τη διακοπή ρεύματος
• Συμβατό με RoHS

• Ανατροφοδότηση σερβοκινητήρα AC/DC
• Ιατρικός και εργαστηριακός εξοπλισμός
• Ρομποτική
• Εργοστασιακός αυτοματισμός
