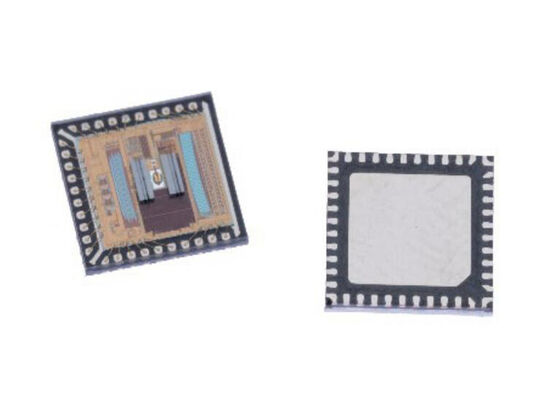

AR25DP-AS01 25 Bit Smart Programmable Absolute Encoder ASIC με πακέτο QFN-40 και εύρος υψηλών θερμοκρασιών

Το AR25DP-AS01 είναι ένα έξυπνο προγραμματιζόμενο ASIC απόλυτης κωδικοποίησης 25 bit σε πακέτο προστασίας από σκόνη, σχεδιασμένο για να καλύπτει την αυξανόμενη ζήτηση για εφαρμογές περιορισμένου χώρου.

Αυτή η λύση ενός chip υποστηρίζει ένα ευρύ φάσμα συνολικών διαμέτρων από 30 mm έως 55 mm και λύσεις διατρητών έως 30 mm εσωτερικής διαμέτρου.,Το AR25DP-AS01 παρέχει υψηλή ακρίβεια θέσης μέσω ενός αλγόριθμου διόρθωσης που δεν μπορούν να επιτευχθούν με μαγνητικούς κωδικοποιητές.

• Μικροσκοπική συσκευή QFN για τοποθέτηση επιφάνειας: 6 mm (L) × 6 mm (W) × 0,7 mm (H)
• Προγραμματισμένες από τον χρήστη ανάλυσεις:
  • Απόλυτη έξοδος: 15 bits έως 25 bits
  • Επεξεργαστική ενέργεια: 1 CPR έως 220 CPR
  • Σήματα μετατροπής (UVW): από 1 έως 32 ζεύγη πόλων
• Υψηλό εύρος θερμοκρασίας από -40°C έως 125°C
• Δύο λειτουργικές τάσεις 3.3V και 5V
• Ενσωμάτωση πολλαπλών στροφών: EHMT, ταχύτητα ή υποστήριξη μπαταρίας
• Ευελιξία οπτικής ακτίνας (ROP): τυφλή κούφια ή διάνοιξη (κωδικός αναγνώρισης τροχού έως 30 mm)
• Ενσωματωμένος γραμμικός δέκτης για πρωτόκολλο με επιλέξιμη δύναμη οδήγησης
• Εύκολη βελτιστοποίηση σήματος με ενσωματωμένη βαθμονόμηση
• Καθορισμός ακρίβειας με σταθερή περιστροφή ή με κωδικοποιητή αναφοράς
• Επιλέξιμα πρωτόκολλα επικοινωνίας:
  • RS-485 (2.5/5/10 Mb/s)
  • ESL (2.5/5/10 Mb/s)
  • Δύο καλώδια SSI (μέχρι 10 MHz)
  • SPI 4-σύρμα (έως 10 MHz)
  • BiSS-C (έως 10 MHz)
• Μέχρι 128 Kb εξωτερικής μνήμης EEPROM προσβάσιμης από τον χρήστη
• Ενσωματωμένος αισθητήρας θερμοκρασίας
• Συμμόρφωση με το RoHS

• Εργαλεία αυτοματισμού και μηχανικής ρομποτικών
• Αυτοματοποίηση εργοστασίων και drones
• Ιατρικές και οδοντιατρικές συσκευές και εξοπλισμός
• Φορητές και φορητές συσκευές υψηλής ακρίβειας
• Μικροσκοπικός κινητήρας, σερβοκινητήρας και γραμμικός ενεργοποιητής
• Μηχανές για την παραγωγή ηλεκτρικών συλλεκτών
