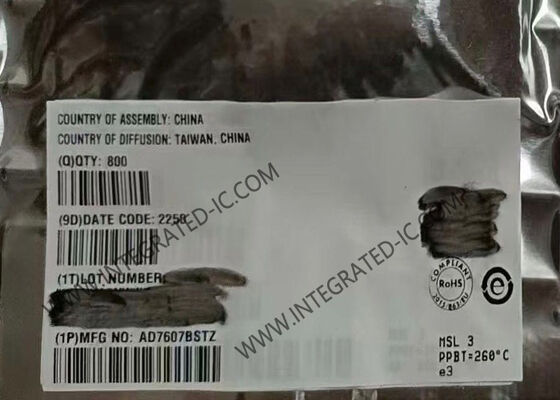

AD7607BSTZ 8-κανάλι 14 bit αναλογικός-ψηφιακός μετατροπέας σύστημα απόκτησης δεδομένων με ταχύτητα δειγματοληψίας 200 kSPS

Το AD7607BSTZ είναι ένα σύστημα 14-bit, ταυτόχρονης δειγματοληψίας, αναλογικής-ψηφιακής απόκτησης δεδομένων (DAS). Το εξάρτημα περιέχει προστασία αναλογικού σφιγκτήρα εισόδου. φίλτρο δεύτερης τάξης antialiasing. έναν ενισχυτή παρακολούθησης και συγκράτησης. ανακατανομή φόρτισης 14 bit, μετατροπέας διαδοχικής προσέγγισης αναλογικού σε ψηφιακό (ADC). ένα ευέλικτο ψηφιακό φίλτρο. ένα buffer αναφοράς και αναφοράς 2,5 V. και σειριακές και παράλληλες διεπαφές υψηλής ταχύτητας.

• 8 ταυτόχρονες δειγματοληψίες εισόδων
• Εύρος πραγματικής διπολικής αναλογικής εισόδου: ±10 V, ±5 V
• Μονή αναλογική τροφοδοσία 5 V και VDRIVE 2,3 V έως 5,25 V
• Πλήρως ενσωματωμένη λύση απόκτησης δεδομένων
• Προστασία με αναλογικό σφιγκτήρα εισόδου
• Buffer εισόδου με αναλογική σύνθετη αντίσταση εισόδου 1 MΩ
• Δεύτερης τάξης αναλογικό φίλτρο antialiasing
• Ακριβής αναφορά στο chip και buffer αναφοράς
• ADC 14-bit με 200 kSPS σε όλα τα κανάλια
• Ευέλικτη παράλληλη/σειριακή διεπαφή
• Συμβατό με SPI/QSPI™/MICROWIRE™/DSP
• Λύσεις συμβατές με pin από 14 bit έως 18 bit
• Διαβάθμιση ESD 7 kV σε αναλογικά κανάλια εισόδου
• Γρήγορος ρυθμός διεκπεραίωσης: 200 kSPS για όλα τα κανάλια
• 85,5 dB SNR στα 50 kSPS
• INL ±0,25 LSB, DNL ±0,25 LSB
• Χαμηλή ισχύς: 100 mW στα 200 kSPS
• Λειτουργία αναμονής: 25 mW τυπική
• Πακέτο LQFP 64 μολύβδου

• Συστήματα παρακολούθησης και προστασίας γραμμών ισχύος
• Πολυφασικός έλεγχος κινητήρα
• Συστήματα οργάνων και ελέγχου
• Συστήματα εντοπισμού θέσης πολλαπλών αξόνων
• Συστήματα απόκτησης δεδομένων (DAS)
