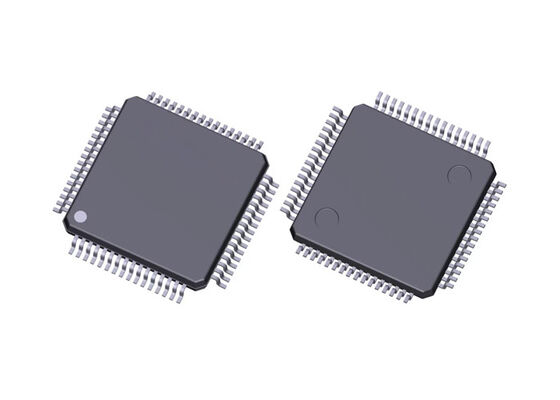

Μικροελεγκτής XMC1404-F064X0200 AA MCU με ARM Cortex-M0 48MHz και 200KB Flash για Βιομηχανικές Εφαρμογές

Το XMC1404-F064X0200 AA ανήκει στην Οικογένεια XMC1000 βιομηχανικών μικροελεγκτών που βασίζονται στον πυρήνα επεξεργαστή ARM® Cortex®-M0. Με υψηλότερες ταχύτητες ρολογιού πυρήνα και περιφερειακών, το XMC1400 παρέχει αύξηση απόδοσης έως και 70% σε σύγκριση με το XMC1300. Εκτός από εξειδικευμένα περιφερειακά για εφαρμογές ελέγχου κινητήρων και ισχύος, οι συσκευές XMC1400 προσφέρουν 2 κόμβους CAN και υποστηρίζονται από ένα περιβάλλον ανάπτυξης που επιτρέπει σύντομο χρόνο διάθεσης στην αγορά.

• CPU: ARM Cortex-M0
• Μέγιστη συχνότητα: 48 MHz
• Κόμβοι CAN: 2
• Ψηφιακές ακίδες I/O: 55
• Flash: 200 kByte
• Τάσεις λειτουργίας I/O: 5.5 V, 1.8 V
• Εύρος εντολών: 32/16 bits
• Αριθμός μονάδων ADC: 2
• Λειτουργία ισχύος: Δυνατότητα διακοπής ρολογιού
• Μνήμη προγράμματος: 200 kByte
• Σειριακές διεπαφές I/O: 4
• SRAM (συμπεριλαμβανομένης της Cache): 16 kByte
• Χρονισμένες ακίδες I/O (PWM, CAPCOM): 25
• Χρονόμετρο/Μετρητής: 16
• Τύπος μνήμης: Flash
• Γραμμές εισόδου A/D (συμπεριλαμβανομένου του FADC): 12
• Τύπος σειριακών διεπαφών I/O: I²C, I²S, SPI, UART
• Θερμοκρασία: -40°C έως 105°C

• Ρολόι πυρήνα 48 MHz / περιφερειακό ρολόι 96 MHz
• Εύρος λειτουργίας 1.8 - 5.5 V, -40 - 105°C
• 200KB Flash (ECC, cache), 16KB RAM
• Μαθηματικός συνεπεξεργαστής (DIV, CORDIC)
• 12-bit ADC, 1 Ms/s, 14 είσοδοι, 2x S&H
• 3x αναλογικοί συγκριτές, 30ns
• 16 x 16-bit χρονόμετρα σύλληψης, σύγκρισης, PWM
• 2x διεπαφές αισθητήρα Hall / κωδικοποιητή
• Έλεγχος φωτεινότητας & χρώματος LED (BCCU)
• 4 σειριακά κανάλια, 2x CAN / 32 MO
• Ρολόι πραγματικού χρόνου, παρακολούθηση, PRNG
• LQFP-64, 10x10 mm², βήμα 0.5mm, 56 IO

• Σύστημα διαχείρισης μπαταριών αυτοκινήτων (BMS) - 48 V
• Λύσεις ελαφρών ηλεκτρικών οχημάτων
• Φόρτιση EV
• Βιομηχανικός αυτοματισμός
• Οικιακός κλιματισμός
