Ψηφιακός αισθητήρας γωνίας μαγνητικής κωδικοποίησης MA600A υψηλής ακρίβειας και υψηλού εύρους ζώνης, διαμορφώσιμος

Ο MA600A είναι ένας αισθητήρας μαγνητικής γωνίας υψηλής ακρίβειας και υψηλού εύρους ζώνης που ανιχνεύει την απόλυτη γωνιακή θέση ενός μόνιμου μαγνήτη, συνήθως ενός κυλίνδρου με διαμετρικό μαγνητισμό σε περιστρεφόμενο άξονα. Με έναν ενσωματωμένο αισθητήρα μαγνητοαντίστασης σήραγγας (TMR) υψηλής ακρίβειας, ο MA600A επιτυγχάνει υψηλό εύρος ζώνης και υψηλή ακρίβεια (INL), καθιστώντας τον ιδανική λύση για έλεγχο θέσης και ρομποτική.

Ο MA600A υποστηρίζει ένα ευρύ φάσμα εντάσεων μαγνητικού πεδίου και διαμορφώσεων τοποθέτησης: άκρο άξονα (εντός άξονα) και πλευρά άξονα (εκτός άξονα). Η μη πτητική μνήμη επί του τσιπ (NVM) παρέχει αποθήκευση για παραμέτρους διαμόρφωσης, συμπεριλαμβανομένης της θέσης μηδενικής γωνίας αναφοράς, των ρυθμίσεων ABZ, UVW και διαμόρφωσης πλάτους παλμού (PWM).

Ο MA600A είναι βαθμονομημένος στο εργοστάσιο για να επιτύχει σφάλμα (INL) κάτω από 0,6° σε όλο το εύρος θερμοκρασίας λειτουργίας του. Επιπλέον, είναι διαθέσιμη τελική βαθμονόμηση συστήματος μέσω ενός πίνακα διόρθωσης 32 σημείείων, ρυθμιζόμενου από τον χρήστη. Το προκύπτον σφάλμα (INL) μετά τη βαθμονόμηση από τον χρήστη μπορεί να είναι μικρότερο από 0,1°.

Η επικοινωνία με τον MA600A μπορεί να πραγματοποιηθεί μέσω της σειριακής περιφερειακής διεπαφής (SPI) και της σύγχρονης σειριακής διεπαφής (SSI). Ο MA600A υποστηρίζει διαμόρφωση αλυσιδωτής σύνδεσης (daisy-chain), επιτρέποντας την διαδοχική ανάγνωση γωνίας SPI πολλαπλών αισθητήρων, η οποία ελαχιστοποιεί τον αριθμό των ακροδεκτών εισόδου/εξόδου που χρησιμοποιούνται από τη συσκευή ελέγχου. Ο MA600A διατίθεται σε μικρή συσκευασία QFN-16 (3mmx3mm).

• Σφάλμα <0,6° (INL)
• Σφάλμα <0,1° (INL) μετά από Βαθμονόμηση Χρήστη με Ενσωματωμένο Πίνακα Αναζήτησης 32 Σημείων
• Ρυθμιζόμενος Κωδικοποιητής Απόλυτης Γωνίας 12-Bit έως 15-Bit
• Υψηλό Εύρος Ζώνης (π.χ. 12kHz σε Ανάλυση 12,5-Bit)
• Μηδενική Καθυστέρηση
• Ευρύ Εύρος Μαγνητικού Πεδίου 10mT έως 100mT
• Σειριακή Περιφερειακή Διεπαφή (SPI) για Ψηφιακή Ανάγνωση Γωνίας και Διαμόρφωση Τσιπ
• Υποστηρίζεται Ανάγνωση Γωνίας SPI σε Διαμόρφωση Αλυσιδωτής Σύνδεσης
• Σύγχρονη Σειριακή Διεπαφή (SSI) για Ψηφιακή Ανάγνωση Γωνίας
• Διεπαφή Κωδικοποιητή Τετραγωνικού ABZ με Ρυθμιζόμενους Παλμούς ανά Περιστροφή (1 έως 4096)
• Έξοδος Κωδικοποιητή Τετραγωνικού UVW
• Έξοδος Απόλυτης Γωνίας Διαμόρφωσης Πλάτους Παλμού (PWM)
• Επιλογή Εξόδου Πολλαπλών Περιστροφών ή Ταχύτητας
• Τροφοδοσία 3,3V
• Ρεύμα Ηρεμίας 7,5mA (IAVDD + IDVDD)
• Θερμοκρασία Λειτουργίας -40°C έως +125°C

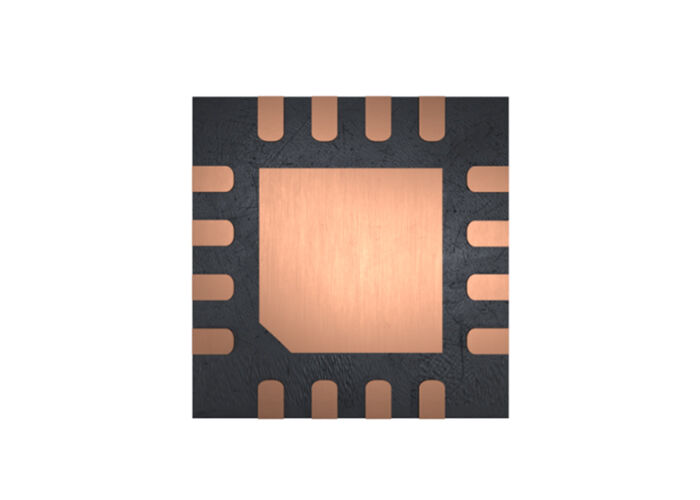

• Διατίθεται σε Μικρή Συσκευασία QFN-16 (3mmx3mm)

• Ρομποτική
• Κωδικοποιητές Πολλαπλών Περιστροφών
• Έλεγχος Θέσης
• Έλεγχος Ταχύτητας
