UCC23513BDWYR Chip Integrated Circuit με 5700Vrms Απομόνωση 4.5A Πηγή 5.3A Απορροή και 150kV/μs CMTI Οπτικά Συμβατός Απομονωμένος Οδηγός Πύλης

UCC23513BDWYR Chip Integrated Circuit με 5700Vrms Απομόνωση 4.5A Πηγή 5.3A Απορροή και 150kV/μs CMTI Οπτικά Συμβατός Απομονωμένος Οδηγός Πύλης
UCC23513BDWYR Chip Integrated Circuit με 5700Vrms Απομόνωση 4.5A Πηγή 5.3A Απορροή και 150kV/μs CMTI Οπτικά Συμβατός Απομονωμένος Οδηγός Πύλης

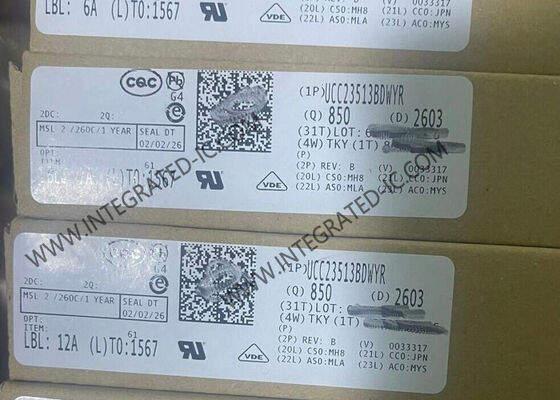

Μεγάλες Εικόνας :  UCC23513BDWYR Chip Integrated Circuit με 5700Vrms Απομόνωση 4.5A Πηγή 5.3A Απορροή και 150kV/μs CMTI Οπτικά Συμβατός Απομονωμένος Οδηγός Πύλης

Λεπτομέρειες:
Τόπος καταγωγής: ΣΟ
Μάρκα: Original Factory
Πιστοποίηση: Lead free / RoHS Compliant
Αριθμό μοντέλου: UCC23513BDWYR
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10
Τιμή: Contact for Sample
Συσκευασία λεπτομέρειες: ΣΟΙΚ-6
Χρόνος παράδοσης: 3-5 εργάσιμες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000 τεμάχια την ημέρα
Επικοινωνία

UCC23513BDWYR Chip Integrated Circuit με 5700Vrms Απομόνωση 4.5A Πηγή 5.3A Απορροή και 150kV/μs CMTI Οπτικά Συμβατός Απομονωμένος Οδηγός Πύλης

Περιγραφή
Αριθμός ανταλλακτικού: UCC23513BDWYR Αριθμός καναλιών: 1
Τάση - Απομόνωση: 5700Vrms Παροδική ανοσία κοινής λειτουργίας (ελάχ.): 150 kV/μs
TpLH καθυστέρησης διάδοσης/tpHL (Max): 105n, 105n Διαστρέβλωση πλάτους σφυγμού (Max): 28n, 25n (μέγιστο)

Ολοκληρωμένο Τσιπ Ολοκληρωμένου Κυκλώματος Ενισχυμένος Μονοκάναλος Οπτο-Συμβατός Απομονωμένος Οδηγός Πύλης UCC23513BDWYR
Περιγραφή Προϊόντος

Οι οδηγοί UCC23513BDWYR είναι οπτο-συμβατοί, μονοκάναλοι, απομονωμένοι οδηγοί πύλης για IGBTs, MOSFETs και SiC MOSFETs, με 4.5A πηγή και 5.3A απορρόφηση κορυφαίου ρεύματος εξόδου και 5.7kVRMS ενισχυμένη βαθμολογία απομόνωσης. Το υψηλό εύρος τάσης τροφοδοσίας των 33V επιτρέπει τη χρήση διπολικών τροφοδοτικών για την αποτελεσματική οδήγηση IGBTs και SiC power FETs. Το UCC23513BDWYR μπορεί να οδηγήσει τόσο power FETs χαμηλής όσο και υψηλής πλευράς. Τα βασικά χαρακτηριστικά και οι ιδιότητες προσφέρουν σημαντικές αναβαθμίσεις απόδοσης και αξιοπιστίας σε σχέση με τους τυπικούς οδηγούς πύλης που βασίζονται σε οπτοζεύκτες, διατηρώντας παράλληλα τη συμβατότητα pin-to-pin τόσο στο σχεδιασμό του σχήματος όσο και της διάταξης.

Προδιαγραφές
Παράμετρος Τιμή
Ελάχιστη Θερμοκρασία Λειτουργίας -40°C
Μέγιστη Θερμοκρασία Λειτουργίας +125°C
Διάχυση Ισχύος 750 mW
Καθυστέρηση Διάδοσης - Μέγιστη 105 ns
Χρόνος Ανόδου 28 ns
Χρόνος Πτώσης 25 ns
Αριθμός Οδηγών 1 Οδηγός
Αριθμός Εξόδων 1 Έξοδος
Ρεύμα Εξόδου 5 A
Τάση Εξόδου 14 V έως 33 V
Τάση Τροφοδοσίας - Μέγιστη 30 V
Τάση Τροφοδοσίας - Ελάχιστη 15 V
Τεχνολογία SiC
Τύπος Υψηλής Πλευράς, Χαμηλής Πλευράς
Βασικά Χαρακτηριστικά
  • Μονοκάναλος απομονωμένος οδηγός πύλης 5.7kVRMS με οπτο-συμβατή είσοδο
  • Αντικατάσταση pin-to-pin, drop-in για οπτο-απομονωμένους οδηγούς πύλης
  • 4.5A πηγή / 5.3A απορρόφηση, κορυφαίο ρεύμα εξόδου
  • Μέγιστη τάση τροφοδοσίας οδηγού εξόδου 33V
  • Επιλογές UVLO 8V (B) ή 12V VCC
  • Έξοδος από άκρο σε άκρο
  • Μέγιστη καθυστέρηση διάδοσης 105ns
  • Μέγιστη αντιστοίχιση καθυστέρησης από εξάρτημα σε εξάρτημα 25ns
  • Μέγιστη παραμόρφωση διάρκειας παλμού 35ns
  • Ελάχιστη ανοσία μεταβατικών κοινού τρόπου (CMTI) 150kV/μs
  • Διάρκεια ζωής φράγματος απομόνωσης >50 χρόνια
  • Δυνατότητα χειρισμού τάσης αντίστροφης πολικότητας 13V στο στάδιο εισόδου που υποστηρίζει κλείδωμα
  • Συσκευασία Stretched SO-6 με >8.5mm απόσταση και καθαρότητα
  • Θερμοκρασία λειτουργίας διασταύρωσης, TJ: -40°C έως +150°C
  • Δυνατότητα Λειτουργικής Ασφάλειας
  • Διαθέσιμη τεκμηρίωση για τη βοήθεια στο σχεδιασμό συστημάτων λειτουργικής ασφάλειας
  • Πιστοποιήσεις σχετικές με την ασφάλεια:
    • Ενισχυμένη απομόνωση 8000VPK σύμφωνα με DIN V VDE V0884-11: 2017-01 (Σε εξέλιξη)
    • Απομόνωση 5.7kVRMS για 1 λεπτό σύμφωνα με UL 1577
Εφαρμογές
  • Οδηγοί βιομηχανικών κινητήρων
  • Βιομηχανικά τροφοδοτικά, UPS
  • Ηλιακοί μετατροπείς
  • Επαγωγική θέρμανση
