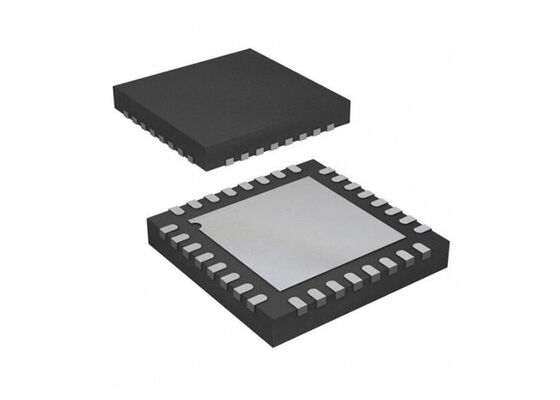

ADXL312 Αισθητήρας IC 3-άξονα ψηφιακό επιταχυντή LFCSP-32 αισθητήρες κίνησης
Περιγραφή του προϊόντοςΑπόΔελτίο ΕΚΑΧ
Το ADXL312 είναι ένα συμπαγές, χαμηλής ισχύος, 3-άξονα επιταχυνόμετρο ικανό για μετρήσεις υψηλής ανάλυσης (13-bit) έως ±12 g.Τα ψηφιακά δεδομένα εξόδου μορφοποιούνται ως συμπλήρωμα δύο 16-bit και είναι προσβάσιμα είτε μέσω SPI (3- ή 4-σύρματος) είτε μέσω ψηφιακών διεπαφών I2C.
Κατάλληλο για εφαρμογές αυτοκινήτων όπως συναγερμοί αυτοκινήτων και μαύρα κουτιά, το ADXL312 μετρά τη στατική επιτάχυνση της βαρύτητας για εφαρμογές ανίχνευσης κλίσης,καθώς και δυναμική επιτάχυνση από κίνηση ή κλονισμόΗ υψηλή του ανάλυση (2,9 mg/LSB) επιτρέπει την ανίχνευση αλλαγών κλίσης τόσο μικρών όσο 0,25°. Το ενσωματωμένο FIFO διευκολύνει τις τεχνικές υπεραποδείγμασης για τη βελτίωση της ανάλυσης σε 0,05° κλίσης.
ΠροδιαγραφέςΑπόΔελτίο ΕΚΑΧ
| Κατηγορία προϊόντος: |
Αεροπορικά συστήματα |
| Τύπος αισθητήρα: |
3 άξονες |
| Άξονας αισθητήρα: |
Χ, Υ, Ζ |
| Επιτάχυνση: |
1.5 g, 3 g, 6 g, 12 g |
| Αισθησία: |
43 LSB/g, 86 LSB/g, 172 LSB/g, 345 LSB/g |
| Τύπος εξόδου: |
Ψηφιακό |
| Τύπος διεπαφής: |
ΠΕΠ |
| Ψήφισμα: |
16 bit |
| Τρόπος παροχής τάσης - Max: |
3.6 V |
| Η τάση τροφοδοσίας - Min: |
2 V |
| ρεύμα τροφοδοσίας λειτουργίας: |
170 μA |
| Ελάχιστη θερμοκρασία λειτουργίας: |
-40 °C |
| Μέγιστη θερμοκρασία λειτουργίας: |
+105 °C |
| Στυλ τοποθέτησης: |
Επενδύσεις |
| Συσκευή / Κουτί: |
LFCSP-32 |
Βασικά χαρακτηριστικάΑπόΔελτίο ΕΚΑΧ
- Υπερχαμηλή ισχύς: τόσο χαμηλή όσο 57 μA στη λειτουργία μέτρησης και 0,1 μA στη λειτουργία αναμονής σε VS = 3,3 V (τυπική)
- Η κατανάλωση ενέργειας μετράται αυτόματα με το εύρος ζώνης
- Διάλεκτη από τον χρήστη ανάλυση: σταθερή ανάλυση 10 bit ή πλήρης ανάλυση έως και 13 bit σε ±12 g
- Η ενσωματωμένη τεχνολογία FIFO ελαχιστοποιεί το φορτίο του επεξεργαστή υποδοχής
- Περιοχή τάσης τροφοδοσίας και I/O: 2,0 V έως 3,6 V
- Ενσωματωμένες λειτουργίες ανίχνευσης κίνησης για παρακολούθηση δραστηριότητας/μη δραστηριότητας
- Ψηφιακές διεπαφές SPI (3- και 4-σύρματα) και I2C
- Ευέλικτες συνθήκες διακοπής που μπορούν να χαρτογραφηθούν σε οποιαδήποτε από τις δύο καρφίτσες διακοπής
- Περιοχές μέτρησης και εύρος ζώνης επιλέξιμες μέσω σειριακής εντολής
- Ευρύ εύρος θερμοκρασιών (−40 έως +105°C)
- 10, 000 g επιβίωση από σοκ
- Απαλλαγμένη από Pb/συμμορφούμενη με το RoHS
- Συμπληρωματική συσκευασία: 5 mm × 5 mm × 1,45 mm LFCSP
- Εγγυημένα για εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας
ΕφαρμογέςΑπόΔελτίο ΕΚΑΧ
- Συστήματα συναγερμού αυτοκινήτων
- Βοήθεια εκκίνησης (HSA)
- Ηλεκτρονική πέδη στάθμευσης
- Καταγραφή δεδομένων (μαύρο κουτί)
