UCC27524DSDR Integrated Circuit Chip 5A Διπλό κανάλι υψηλής ταχύτητας χαμηλής οθόνης πύλης WSON-8

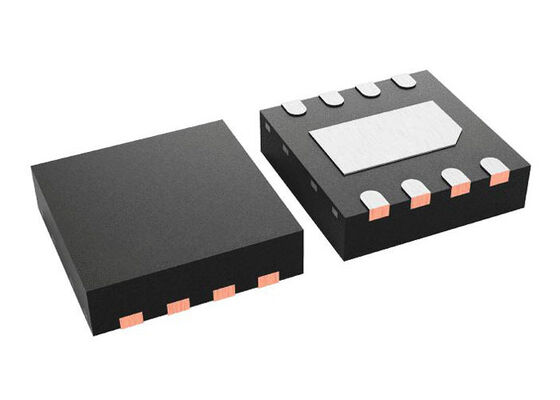

Μεγάλες Εικόνας : UCC27524DSDR Integrated Circuit Chip 5A Διπλό κανάλι υψηλής ταχύτητας χαμηλής οθόνης πύλης WSON-8

Λεπτομέρειες:

Τόπος καταγωγής:	ΣΟ
Μάρκα:	Original Factory
Πιστοποίηση:	Lead free / RoHS Compliant
Αριθμό μοντέλου:	UCC27524DSDR

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10
Τιμή:	Contact for Sample
Συσκευασία λεπτομέρειες:	WSON-8
Χρόνος παράδοσης:	5-8 εργάσιμες
Όροι πληρωμής:	T/T,L/C,Western Union

Επικοινωνία

UCC27524DSDR Integrated Circuit Chip 5A Διπλό κανάλι υψηλής ταχύτητας χαμηλής οθόνης πύλης WSON-8

Περιγραφή

Αριθμός ανταλλακτικού:	UCC27524DSDR	Οδηγημένη διαμόρφωση:	Χαμηλός-πλευρά
Τάση - Τροφοδοσία:	4.5V ~ 18V	Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης):	5Α, 5Α
Χρόνος αύξησης / πτώσης (τύπος):	7ns, 6ns	Θερμοκρασία λειτουργίας:	-40°C ~ 140°C (TJ)
Επισημαίνω:	5A Dual-Channel Gate Driver , Τσιπ ενσωματωμένου κυκλώματος υψηλής ταχύτητας , Πρόγραμμα οδήγησης πύλης χαμηλής όψης

UCC27524 Ολοκληρωμένο Κύκλωμα 5A Διπλού Καναλιού Υψηλής Ταχύτητας Οδηγός Πύλης Χαμηλής Πλευράς WSON-8

Επισκόπηση Προϊόντος του UCC27524

Το UCC27524 είναι μια συσκευή οδηγού πύλης διπλού καναλιού, υψηλής ταχύτητας, χαμηλής πλευράς, ικανή να οδηγεί αποτελεσματικά διακόπτες ισχύος MOSFET και IGBT. Το UCC27524 προσθέτει τη δυνατότητα χειρισμού -5V απευθείας στις ακίδες εισόδου για αυξημένη ανθεκτικότητα.

Το UCC27524 είναι ένας διπλός μη-αναστρέφων οδηγός. Χρησιμοποιώντας ένα σχέδιο που ελαχιστοποιεί εγγενώς το ρεύμα διαφυγής (shoot-through), το UCC27524 είναι ικανό να παρέχει παλμούς υψηλής κορυφής ρεύματος έως 5A πηγή και 5A απορρόφηση σε χωρητικά φορτία, μαζί με δυνατότητα οδήγησης από ράγα σε ράγα και εξαιρετικά μικρή καθυστέρηση διάδοσης, τυπικά 17ns.

Τεχνικές Προδιαγραφές Του UCC27524

Κατηγορία Προϊόντος	Οδηγοί Πύλης
Προϊόν	Οδηγοί Πύλης IGBT, MOSFET
Τύπος	Χαμηλής Πλευράς
Τρόπος Τοποθέτησης	SMD/SMT
Πακέτο / Θήκη	WSON-8
Αριθμός Οδηγών	2 Οδηγοί
Αριθμός Εξόδων	2 Έξοδοι
Ρεύμα Εξόδου	5 A
Τάση Τροφοδοσίας - Ελάχιστη	4.5 V
Τάση Τροφοδοσίας - Μέγιστη	18 V
Διαμόρφωση	Μη-Αναστρέφων
Χρόνος Ανόδου	7 ns
Χρόνος Πτώσης	7 ns
Ελάχιστη Θερμοκρασία Λειτουργίας	-40℃
Μέγιστη Θερμοκρασία Λειτουργίας	+140℃

Βασικά Χαρακτηριστικά Του UCC27524

Βιομηχανικά τυποποιημένη διάταξη ακίδων
Δύο ανεξάρτητα κανάλια οδήγησης πύλης
Ρεύμα οδήγησης κορυφής 5A πηγή και απορρόφησης
Ανεξάρτητη λειτουργία ενεργοποίησης για κάθε έξοδο
Λογικά όρια συμβατά με TTL και CMOS ανεξάρτητα από την τάση τροφοδοσίας
Λογικά όρια υστερησής για υψηλή ανοσία θορύβου
Δυνατότητα χειρισμού αρνητικών τάσεων (-5V) στις εισόδους
Τα επίπεδα τάσης εισόδων και ακίδας ενεργοποίησης δεν περιορίζονται από την τάση τροφοδοσίας πόλωσης ακίδας VDD
Εύρος μονού τροφοδοτικού 4.5V έως 18V
Έξοδοι κρατούνται χαμηλά κατά τη διάρκεια VDD-UVLO (εξασφαλίζει λειτουργία χωρίς παρεμβολές κατά την εκκίνηση και την απενεργοποίηση)
Γρήγορες καθυστερήσεις διάδοσης (17ns τυπικά)
Γρήγοροι χρόνοι ανόδου και πτώσης (6ns και 10ns τυπικά)
1ns τυπική αντιστοίχιση καθυστέρησης μεταξύ δύο καναλιών
Δύο έξοδοι παραλληλίζονται για υψηλότερο ρεύμα οδήγησης
Έξοδοι κρατούνται χαμηλά όταν οι είσοδοι είναι πλωτές
Εύρος θερμοκρασίας λειτουργίας διασταύρωσης από -40 έως 150°C

Εφαρμογές Του UCC27524

Τροφοδοτικά μεταγωγής
Μετατροπείς DC-to-DC
Έλεγχος κινητήρων, ηλιακή ενέργεια
Οδήγηση πύλης για αναδυόμενες συσκευές ισχύος ευρέος ζώνης όπως GaN

Σχετικοί Αριθμοί Εξαρτημάτων

UCC27524DSDR UCC27524DSD UCC27524DS UCC27524D UCC27524

Συχνές Ερωτήσεις

Ε. Είναι τα προϊόντα σας πρωτότυπα;

Α: Ναι, όλα τα προϊόντα είναι πρωτότυπα, η νέα πρωτότυπη εισαγωγή είναι ο σκοπός μας.

Ε. Ποια Πιστοποιητικά έχετε;

Α: Είμαστε Εταιρεία Πιστοποιημένη κατά ISO 9001:2015 και μέλος της ERAI.

Ε. Μπορείτε να υποστηρίξετε παραγγελία μικρής ποσότητας ή δείγμα; Είναι το δείγμα δωρεάν;

Α: Ναι, υποστηρίζουμε παραγγελία δείγματος και μικρή παραγγελία. Το κόστος του δείγματος είναι διαφορετικό ανάλογα με την παραγγελία ή το έργο σας.

Ε. Πώς να στείλετε την παραγγελία μου; Είναι ασφαλές;

Α: Χρησιμοποιούμε express για αποστολή, όπως DHL, Fedex, UPS, TNT, EMS. Μπορούμε επίσης να χρησιμοποιήσουμε τον προτεινόμενο μεταφορέα σας. Τα προϊόντα θα είναι σε καλή συσκευασία και θα διασφαλίζουν την ασφάλεια και είμαστε υπεύθυνοι για ζημιές προϊόντων στην παραγγελία σας.

Ε. Τι γίνεται με τον χρόνο παράδοσης;

Α: Μπορούμε να στείλουμε ανταλλακτικά αποθέματος εντός 5 εργάσιμων ημερών. Αν δεν υπάρχει απόθεμα, θα επιβεβαιώσουμε τον χρόνο παράδοσης για εσάς με βάση την ποσότητα της παραγγελίας σας.
