UCC21520DWR Integrated Circuit Chip Dual-Channel Gate Driver με 5700Vrms απομόνωση και 4A πηγή 6A Sink

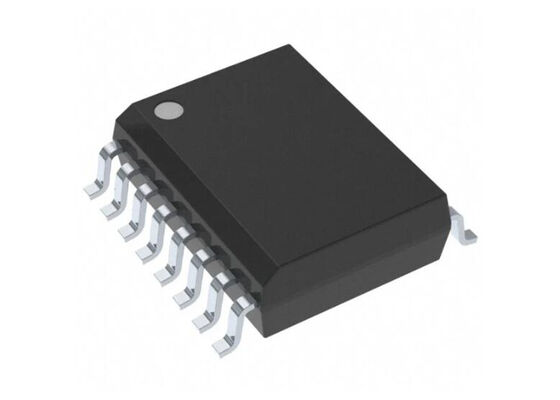

Μεγάλες Εικόνας : UCC21520DWR Integrated Circuit Chip Dual-Channel Gate Driver με 5700Vrms απομόνωση και 4A πηγή 6A Sink

Λεπτομέρειες:

Τόπος καταγωγής:	ΣΟ
Μάρκα:	Original Factory
Πιστοποίηση:	Lead free / RoHS Compliant
Αριθμό μοντέλου:	UCC21520DWR

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10
Τιμή:	Contact for Sample
Συσκευασία λεπτομέρειες:	SOIC-16
Χρόνος παράδοσης:	5-8 εργάσιμες
Όροι πληρωμής:	T/T,L/C,Western Union
Δυνατότητα προσφοράς:	10000 τεμάχια την ημέρα

Επικοινωνία

UCC21520DWR Integrated Circuit Chip Dual-Channel Gate Driver με 5700Vrms απομόνωση και 4A πηγή 6A Sink

Περιγραφή

Αριθμός ανταλλακτικού:	UCC21520DWR	Τάση - Απομόνωση:	5700Vrms
Διαστρέβλωση πλάτους σφυγμού (Max):	6n	Ρεύμα - Έξοδος Υψηλό, Χαμηλό:	4Α, 6Α
Τάση - ανεφοδιασμός παραγωγής:	6.5V ~ 25V	Θερμοκρασία λειτουργίας:	-40°C ~ 125°C
Επισημαίνω:	Πρόγραμμα οδήγησης 5700Vrms Isolation Gate , 4Α Πηγή 6Α Τσιπ ενσωματωμένου κυκλώματος νεροχύτη , Πρόγραμμα οδήγησης με απομόνωση διπλού καναλιού

UCC21520 Ολοκληρωμένο Κύκλωμα Διπλού Καναλιού Ενισχυμένο Απομονωμένο Οδηγό Πύλης SOIC-16

Περιγραφή Προϊόντος του UCC21520

Το UCC21520 είναι ένας απομονωμένος οδηγός πύλης διπλού καναλιού με ρεύμα αιχμής 4A πηγής και 6A απορρόφησης. Έχει σχεδιαστεί για την οδήγηση MOSFETs ισχύος, IGBTs και SiC MOSFETs έως 5MHz. Η πλευρά εισόδου είναι απομονωμένη από τους δύο οδηγούς εξόδου από ένα ενισχυμένο φράγμα απομόνωσης 5.7kVRMS, με ελάχιστη ανοχή μεταβατικών κοινού τρόπου (CMTI) 125V/ns. Η εσωτερική λειτουργική απομόνωση μεταξύ των δύο οδηγών δευτερεύουσας πλευράς επιτρέπει τάση λειτουργίας έως 1500VDC.

Προδιαγραφές Του UCC21520

Κατηγορία Προϊόντος	Γαλβανικά Απομονωμένοι Οδηγοί Πύλης
Τρόπος Συναρμολόγησης	SMD/SMT
Πακέτο / Θήκη	SOIC-16
Αριθμός Καναλιών	2 Κανάλια
Τάση Απομόνωσης	5.7 kV
Ελάχιστη Θερμοκρασία Λειτουργίας	-40℃
Μέγιστη Θερμοκρασία Λειτουργίας	+125℃
Pd - Απώλεια Ισχύος	950 mW
Καθυστέρηση Διάδοσης - Μέγιστη	45 ns
Χρόνος Ανόδου	6 ns
Χρόνος Πτώσης	7 ns
Λογικός Τύπος	CMOS, TTL
Αριθμός Οδηγών	2 Οδηγοί
Αριθμός Εξόδων	2 Έξοδοι
Ρεύμα Τροφοδοσίας Λειτουργίας	3.5 mA
Ρεύμα Εξόδου	6 A

Χαρακτηριστικά Του UCC21520

Εύρος θερμοκρασίας διασύνδεσης -40 έως +150°C
Παράμετροι μεταγωγής: 33ns τυπική καθυστέρηση διάδοσης, 20ns ελάχιστο πλάτος παλμού, 6ns μέγιστη παραμόρφωση πλάτους παλμού
Ανοχή μεταβατικών κοινού τρόπου (CMTI) μεγαλύτερη από 125V/ns
Ανοχή υπέρτασης έως 10kV
4A αιχμής πηγής, 6A αιχμής απορρόφησης εξόδου
Εύρος εισόδου VCCI 3V έως 18V για διασύνδεση με ψηφιακούς και αναλογικούς ελεγκτές
Έως 25V τροφοδοσία οδήγησης εξόδου VDD με επιλογές UVLO 5V και 8V VDD
Προγραμματιζόμενη επικάλυψη και νεκρός χρόνος
Γρήγορη απενεργοποίηση για ακολουθία ισχύος

Εφαρμογές Του UCC21520

Φορτιστές μπαταριών HEV και BEV
Απομονωμένοι μετατροπείς σε τροφοδοτικά DC-DC και AC-DC
Διακομιστές, τηλεπικοινωνίες, υποδομές πληροφορικής και βιομηχανικές υποδομές
Κινητήρες και αντιστροφείς ηλιακής ενέργειας DC-AC
Φωτισμός LED
Επαγωγική θέρμανση
Σύστημα αδιάλειπτης παροχής ενέργειας (UPS)
