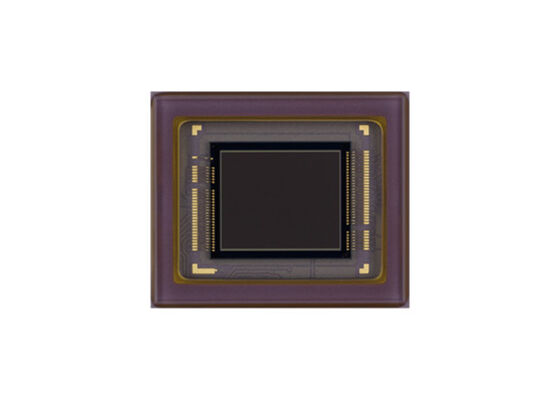

IMX515-AAQN Sensor IC High Sensitivity Diagonal 6.43 mm CMOS Solid-State Image Sensor με χαμηλή κατανάλωση ενέργειας

Ο IMX515 είναι ένας συμπαγής αισθητήρας εικόνας στερεάς κατάστασης τύπου CMOS ενεργού pixel διαγωνίου 6,4 mm (Τύπου 1/2.8) με τετράγωνη διάταξη pixel και 8,46 M ενεργά pixel. Αυτό το τσιπ λειτουργεί με αναλογική τροφοδοσία 2,9 V, ψηφιακή 1,1 V και διεπαφή 1,8 V τριπλής τροφοδοσίας, και έχει χαμηλή κατανάλωση ενέργειας. Υψηλή ευαισθησία, χαμηλό σκοτεινό ρεύμα και απουσία θαμπώματος επιτυγχάνονται μέσω της υιοθέτησης φίλτρων μωσαϊκού πρωτευόντων χρωμάτων R, G και B. Αυτό το τσιπ διαθέτει ηλεκτρονικό κλείστρο με μεταβλητό χρόνο ενσωμάτωσης φορτίου.

• Σημεία τύπου CMOS ενεργού pixel
• Ενσωματωμένο κύκλωμα ρύθμισης χρονισμού, οδηγός H/V και κύκλωμα σειριακής επικοινωνίας
• Συχνότητα εισόδου: 24 MHz / 27 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Αριθμός προτεινόμενων pixel εγγραφής: 3840 (H) × 2160 (V) περίπου. 8,29 M pixel
• Λειτουργία ανάγνωσης: Λειτουργία σάρωσης όλων των pixel, Λειτουργία συνδυασμού γραμμών 2/2 οριζόντια/κάθετα, Λειτουργία περικοπής παραθύρου, Λειτουργία ανάγνωσης κατεύθυνσης οριζόντια/κάθετα - Κανονική/Αντεστραμμένη
• Ρυθμός ανάγνωσης: Μέγιστος ρυθμός καρέ σε λειτουργία σάρωσης όλων των pixel: 12 bit: 52,2 καρέ/δευτ., 10 bit: 61,6 καρέ/δευτ.
• Λειτουργία υψηλού δυναμικού εύρους (HDR): HDR πολλαπλής έκθεσης, HDR ψηφιακής επικάλυψης
• Λειτουργία συγχρονισμού αισθητήρων
• Λειτουργία κλείστρου μεταβλητής ταχύτητας (ανάλυση σε μονάδες 1H)
• Λειτουργία CDS/PGA: 0 dB έως 30 dB : Αναλογικό κέρδος 30 dB (βήμα 0,3 dB), 30,3 dB έως 72 dB : Αναλογικό κέρδος 30 dB + Ψηφιακό κέρδος 0,3 dB έως 42 dB (βήμα 0,3 dB)
• Υποστηρίζει I/O: Σειριακή έξοδος δεδομένων CSI-2 (2 Lane / 4 Lane), Έξοδος RAW10 / RAW12

• Κάμερες ασφαλείας
• Κάμερες FA
• Βιομηχανικές κάμερες
