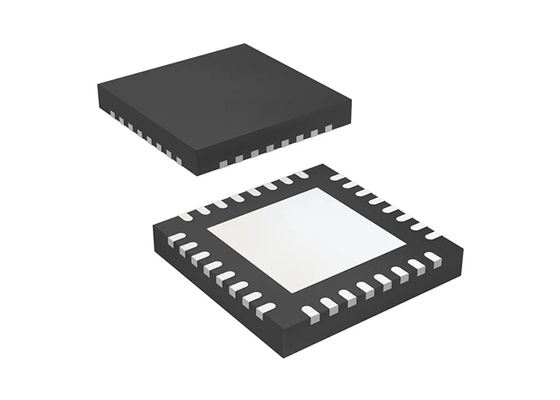

DRV8320SRTVR Chip ολοκληρωμένου κυκλώματος 6V έως 60V Τριφασικός οδηγός έξυπνης πύλης για εφαρμογές κινητήρα

Η DRV8320 είναι ένας ολοκληρωμένος οδηγός πύλης για εφαρμογές τριών φάσεων.Το DRV8320 παράγει τις σωστές τάσεις κίνησης πύλης χρησιμοποιώντας μια ενσωματωμένη αντλία φόρτισης για τα MOSFET υψηλής πλευράς και έναν γραμμικό ρυθμιστή για τα MOSFET χαμηλής πλευράςΗ αρχιτεκτονική Smart Gate Drive υποστηρίζει ρεύματα οδήγησης πύλης αιχμής έως 1A πηγή και 2A.Το DRV8320 μπορεί να λειτουργεί από μια ενιαία παροχή ενέργειας και υποστηρίζει ένα ευρύ φάσμα παροχής εισόδου από 6 έως 60 V για τον οδηγό πύλης και 4 έως 60 V για τον προαιρετικό ρυθμιστή buck.

• Οδηγός τριπλής μισής γέφυρας
• Οδηγίες 3 MOSFET υψηλής και 3 χαμηλής πλευράς N-Channel (NMOS)
• Αρχιτεκτονική κινητήρα έξυπνης πύλης
• Ρυθμίσιμος έλεγχος ταχύτητας στροφής
• 10 mA έως 1-A ρεύμα κορύφους πηγής
• 20-mA έως 2-A ρεύμα κορύφους απορροφητήρα
• Ενσωματωμένες τροφοδοσίες ηλεκτρικής ενέργειας για οδηγούς πύλης
• Υποστηρίζει 100% PWM Duty Cycle
• Αντλία υψηλής πλευρικής φόρτισης
• Λεωνικός ρυθμιστής χαμηλής πλάτης
• Περιοχή λειτουργικής τάσης 6 έως 60 V
• Προαιρετικός ολοκληρωμένος ρυθμιστής DC/DC Buck
• Επικεφαλής του οχήματος:
• Περιοχή λειτουργικής τάσης από 4 έως 60 V
• 0.8 έως 60-V, 600-mA
• Προαιρετικοί ενσωματωμένοι τριπλοί ενισχυτές χαμηλής πλευρικής αισθητήρα ρεύματος (CSA)
• Ρυθμίσιμο κέρδος (5, 10, 20, 40 V/V)
• Υποστήριξη αμφίδρομη ή μονόδρομη
• Διαθέσιμη διεπαφή SPI και υλικού
• 6x, 3x, 1x και ανεξάρτητες λειτουργίες PWM
• Υποστηρίζει 1.8V, 3.3V και 5V λογικές εισόδους
• Κατάσταση ύπνου χαμηλής ισχύος (12 μA)
• Ρυθμιστής γραμμικής τάσης, 3,3 V, 30 mA
• Συσκευές και αποτυπώματα συμπαγής QFN
• Αποτελεσματικό Σχεδιασμό Συστήματος με Ενίσχυση
• Ενσωματωμένα χαρακτηριστικά προστασίας
• Επενδύσεις σε ηλεκτρική ενέργεια
• Υπόταξη αντλίας φόρτισης (CPUV)
• MOSFET Προστασία από υπερστροφή (OCP)
• Ελάττωμα οδηγού πύλης (GDF)
• Θερμική προειδοποίηση και διακοπή λειτουργίας (OTW/OTSD)
• Δείκτης κατάστασης βλάβης (nFAULT)

• Μονούλες κινητήρων συνεχούς ρεύματος χωρίς βούρτσα (BLDC) και PMSM
• Ανεμιστές, αντλίες και τροφοδοσίες
• Ηλεκτρονικά ποδήλατα, ηλεκτρονικά σκούτερ και ηλεκτρονική κινητικότητα
• Ασύρματα εργαλεία κήπου και ηλεκτρικά εργαλεία, κουρευτές γρασίδι
• Ασύρματες ηλεκτρικές σκούπες
• Δρόνοι, Ρομποτική και RC Παιχνίδια
• Βιομηχανικά και εφοδιαστικά ρομπότ
