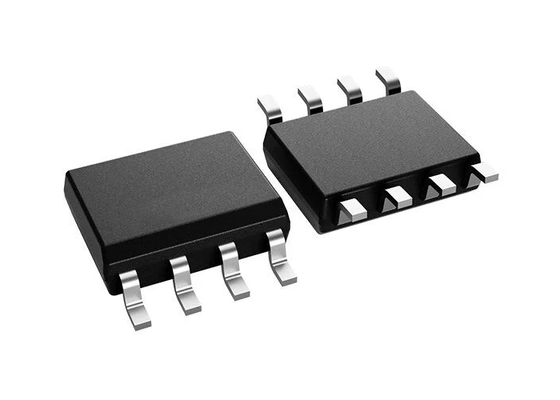

TLIN1029DRQ1 Integrated Circuit Chip LIN Transceiver με ταχύτητα 20kbps 4V ~ 36V τάση τροφοδοσίας και πιστοποίηση AEC-Q100

Το TLIN1029 είναι ένας δέκτης φυσικού επιπέδου δικτύου τοπικής διασύνδεσης (LIN) με ενσωματωμένα χαρακτηριστικά αφύπνισης και προστασίας, συμβατό με τα πρότυπα LIN 2.0, LIN 2.1, LIN 2.2, LIN 2.2 A και ISO/DIS 17987-4.2. Το LIN είναι ένας δίαυλος μονής καλωδίωσης αμφίδρομης επικοινωνίας που χρησιμοποιείται συνήθως για δίκτυα εντός οχήματος με ρυθμούς δεδομένων έως 20 kbps. Το TLIN1029 έχει σχεδιαστεί για να υποστηρίζει εφαρμογές 12 V με ευρύτερη τάση λειτουργίας και πρόσθετη προστασία από σφάλματα διαύλου.

• Πιστοποίηση AEC-Q100 για εφαρμογές αυτοκινήτων
• Βαθμίδα θερμοκρασίας 1: -40°C έως 125°C TA
• Επίπεδο πιστοποίησης HBM συσκευής: ±8 kV
• Επίπεδο πιστοποίησης CDM συσκευής: ±1.5 kV
• Συμβατό με LIN 2.0, LIN 2.1, LIN 2.2, LIN 2.2 A και ISO/DIS 17987-4.2
• Συμμορφώνεται με την προτεινόμενη πρακτική SAE J2602 για LIN
• Υποστηρίζει ISO 9141 (K-Line)
• Υποστηρίζει εφαρμογές 12 V
• Ρυθμός μετάδοσης δεδομένων LIN έως 20 kbps
• Ευρείς εύρη λειτουργίας: Τάση τροφοδοσίας 4 V έως 36 V
• ±45-V προστασία από σφάλματα διαύλου LIN
• Λειτουργία ύπνου: εξαιρετικά χαμηλή κατανάλωση ρεύματος επιτρέπει την αφύπνιση από συμβάν στο δίαυλο LIN ή τοπική αφύπνιση μέσω EN
• Λειτουργία χωρίς παρεμβολές κατά την ενεργοποίηση και απενεργοποίηση
• Χαρακτηριστικά προστασίας: προστασία από χαμηλή τάση στο VSUP, προστασία από χρονικό όριο κυρίαρχης κατάστασης TXD (DTO), προστασία από θερμική διακοπή
• Ασφαλής λειτουργία σε επίπεδο συστήματος για μη τροφοδοτούμενο κόμβο ή αποσύνδεση γείωσης
• Διαθέσιμο σε πακέτα SOIC (8) και χωρίς ακροδέκτες VSON (8) για βελτιωμένη δυνατότητα αυτοματοποιημένης οπτικής επιθεώρησης (AOI)

• Ηλεκτρονικά αμαξώματος και φωτισμός
• Συστήματα Infotainment και Cluster
• Υβριδικά ηλεκτρικά οχήματα και συστήματα μετάδοσης κίνησης
• Παθητική ασφάλεια
• Συσκευές
