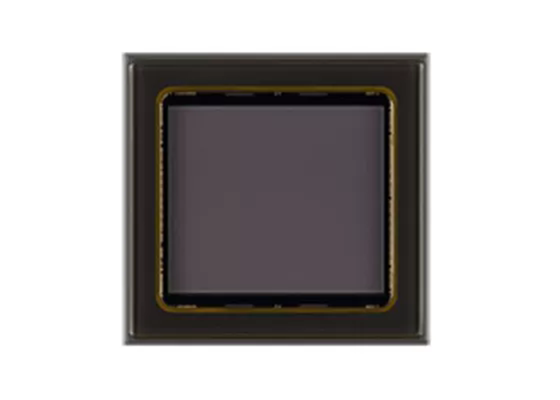

IMX304LLR Αισθητήρας IC Διαγώνιος 17.6mm CMOS Αισθητήρας Στερεάς Εικόνας με Global Shutter και 12.37 M Ενεργά Pixels

Το IMX304 είναι ένας διαγώνιος αισθητήρας εικόνας στερεής κατάστασης τύπου ενεργού pixel CMOS 17,6 mm (τύπου 1.1) που διαθέτει μια σειρά τετραγωνικών pixel με 12,37 M αποτελεσματικά pixel.Αυτό το τσιπ ενσωματώνει ένα παγκόσμιο κλείστρο με μεταβλητό χρόνο ολοκλήρωσης φόρτισης και λειτουργεί με αναλογικό 3.3 V, ψηφιακό 1.2 V, και διασύνδεση 1.8 V τριπλή παροχή ενέργειας, παρέχοντας χαμηλή κατανάλωση ενέργειας.

• Τεχνολογία CMOS ενεργού τύπου pixel
• Ενσωματωμένο κύκλωμα ρύθμισης συγχρονισμού, οδηγός H/V και κύκλωμα σειριακής επικοινωνίας
• Παγκόσμια λειτουργία κλείστρου
• Συχνότητα εισόδου: 37,125 MHz / 74,25 MHz / 54 MHz
• Συνιστώμενα pixel εγγραφής: 4096 (H) × 3000 (V) περίπου 12,29 M pixel
• Πολλαπλές λειτουργίες ανάγνωσης: λειτουργία σάρωσης όλων των pixel, λειτουργία κάθετης/οριζόντιας 1/2 υποαπομίμησης, λειτουργία ROI, λειτουργία κάθετης/οριζόντιας κανονικής/αντιστροφής ανάγνωσης
• Μέγιστος ρυθμός καρές σε λειτουργία σάρωσης με όλα τα pixels: 12 bit: 23,4 frames/s
• Μετατροπέας A/D 12 bit με λειτουργία CDS/PGA
• Αναλογικό κέρδος: 0 έως 24 dB (0,1 βήμα dB)
• Ψηφιακό κέρδος: 24,1 dB έως 48 dB (0,1 βήμα dB)
• Διασύνδεση Ε/Υ: Ηλεκτρονική έξοδος χαμηλής τάσης LVDS (150 mVp-p) σειριακή (4 ch / 8 ch διασύνδεση)
• Συνιστώμενος αριθμός φακών F: 2,8 ή περισσότερο (κλειστή πλευρά)
• Συνιστώμενη απόσταση κόρης εξόδου: -100 mm έως -∞

• Φωτογραφικές μηχανές
• Οι κάμερες ITS
