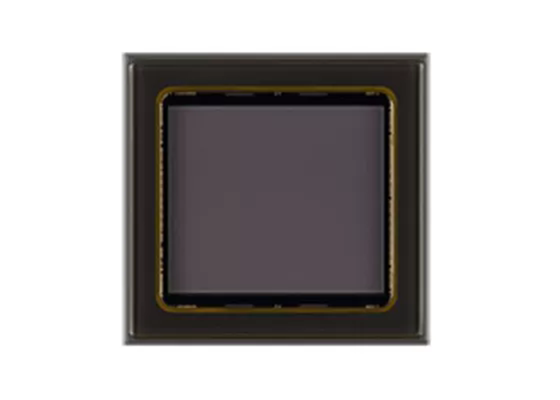

IMX304LQR CMOS Αισθητήρας Εικόνας Στερεάς Κατάστασης IC με Υψηλή Ευαισθησία, Global Shutter και 12.37 M Ενεργά Pixels

Το IMX304 είναι ένας αισθητήρας εικόνας στερεάς κατάστασης τύπου CMOS ενεργού pixel διαγωνίου 17,6 mm (Τύπου 1.1) με τετραγωνική διάταξη pixel και 12,37 M ενεργά pixel. Αυτό το τσιπ διαθέτει παγκόσμιο κλείστρο με μεταβλητό χρόνο ενσωμάτωσης φορτίου και λειτουργεί με αναλογικό 3,3 V, ψηφιακό 1,2 V και διεπαφή 1,8 V τριπλή τροφοδοσία με χαμηλή κατανάλωση ενέργειας. Επιτυγχάνει υψηλή ευαισθησία, χαμηλό σκοτεινό ρεύμα και χαρακτηριστικά χαμηλού PLS.

• Κουκκίδες τύπου CMOS ενεργού pixel
• Ενσωματωμένο κύκλωμα ρύθμισης χρονισμού, οδηγός H/V και κύκλωμα σειριακής επικοινωνίας
• Λειτουργία παγκόσμιου κλείστρου
• Συχνότητα εισόδου: 37,125 MHz / 74,25 MHz / 54 MHz
• Αριθμός προτεινόμενων pixel εγγραφής: 4096 (H) × 3000 (V) περίπου 12,29 M pixel
• Λειτουργίες ανάγνωσης: Λειτουργία σάρωσης όλων των pixel, Λειτουργία υποδειγματοληψίας 1/2 κάθετης/οριζόντιας, Λειτουργία ROI, Λειτουργία ανάγνωσης κάθετης/οριζόντιας-κανονικής/αντεστραμμένης
• Μέγιστος ρυθμός καρέ σε λειτουργία σάρωσης όλων των pixel: 12 bit: 23,4 καρέ/δευτ.
• 12-bit A/D μετατροπέας με λειτουργία CDS/PGA
• Αναλογικό κέρδος: 0 dB έως 24 dB (βήμα 0,1 dB)
• Ψηφιακό κέρδος: 24,1 dB έως 48 dB (βήμα 0,1 dB)
• Διεπαφή I/O: Σειριακή έξοδος χαμηλής τάσης LVDS (150 mVp-p) (εναλλαγή 4 καναλιών / 8 καναλιών) DDR
• Προτεινόμενος αριθμός F φακού: 2,8 ή μεγαλύτερος (Κοντινή πλευρά)
• Προτεινόμενη απόσταση κόρης εξόδου: -100 mm έως -∞

• Κάμερες FA
• Κάμερες ITS
