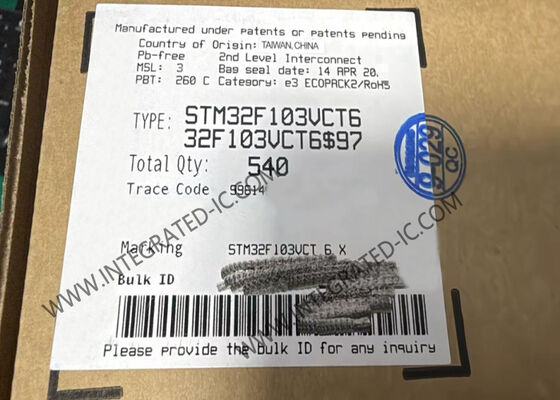

Μικροελεγκτής STM32F103VCT6 32-Bit με Πυρήνα ARM Cortex-M3 72MHz και Μνήμη Flash 256KB

Ο STM32F103 είναι ένας μικροελεγκτής υψηλής απόδοσης βασισμένος στον πυρήνα ARM® Cortex®-M3 32-bit RISC, που λειτουργεί στα 72 MHz. Διαθέτει ενσωματωμένη μνήμη υψηλής ταχύτητας (έως 512 Kbytes flash και έως 64 Kbytes SRAM) και συνδέεται με ένα ευρύ φάσμα βελτιωμένων I/O και περιφερειακών μέσω δύο διαύλων APB.

Ο STM32F103 διαθέτει τρεις μετατροπείς ADC 12-bit, τέσσερις γενικής χρήσης χρονοδιακόπτες 16-bit και δύο χρονοδιακόπτες PWM, ενώ παρέχει επίσης τυπικές και προηγμένες διεπαφές επικοινωνίας: έως δύο I²C, τρία SPI, δύο I²S, ένα SDIO, πέντε USART, ένα USB και ένα CAN.

• Πυρήνας: ARM® 32-bit Cortex®-M3 CPU
• Μέγιστη συχνότητα 72 MHz, απόδοση 1.25 DMIPS/MHz (Dhrystone 2.1) σε πρόσβαση μνήμης με 0 καταστάσεις αναμονής
• Πολλαπλασιασμός σε έναν κύκλο και διαίρεση υλικού
• Μνήμες: 256 έως 512 Kbytes μνήμης Flash, έως 64 Kbytes SRAM
• Ευέλικτος ελεγκτής στατικής μνήμης με 4 Chip Select. Υποστηρίζει μνήμες Compact Flash, SRAM, PSRAM, NOR και NAND
• Παράλληλη διεπαφή LCD, λειτουργίες 8080/6800
• Διαχείριση ρολογιού, επαναφοράς και τροφοδοσίας: τροφοδοσία εφαρμογής και I/O 2.0 έως 3.6 V
• POR, PDR και προγραμματιζόμενος ανιχνευτής τάσης (PVD)
• Ταλαντωτής κρυστάλλου 4-16 MHz
• Εσωτερικός RC 8 MHz εργοστασιακά βαθμονομημένος
• Εσωτερικός RC 40 kHz με βαθμονόμηση
• Ταλαντωτής 32 kHz για RTC με βαθμονόμηση
• Χαμηλή κατανάλωση: Λειτουργίες Sleep, Stop και Standby
• Τροφοδοσία VBAT για RTC και εφεδρικά καταχωρητές
• 3 × 12-bit, 1 μs μετατροπείς A/D (έως 21 κανάλια)
• Εύρος μετατροπής: 0 έως 3.6 V
• Δυνατότητα τριπλού δείγματος και κράτησης
• Αισθητήρας θερμοκρασίας
• 2 × 12-bit μετατροπείς D/A
• DMA: ελεγκτής DMA 12 καναλιών
• Υποστηριζόμενα περιφερειακά: χρονοδιακόπτες, ADC, DAC, SDIO, I2S, SPI, I2C και USART
• Λειτουργία αποσφαλμάτωσης: διεπαφές Serial wire debug (SWD) & JTAG
• Cortex®-M3 Embedded Trace Macrocell™
• Έως 112 θύρες γρήγορου I/O: 51/80/112 I/O, όλα χαρτογραφημένα σε 16 διανύσματα εξωτερικών διακοπών και σχεδόν όλα ανεκτικά σε 5 V
• Έως 11 χρονοδιακόπτες
• Έως τέσσερις χρονοδιακόπτες 16-bit, καθένας με έως 4 IC/OC/PWM ή μετρητή παλμών και είσοδο κβαντικού (ενδεικτικού) κωδικοποιητή
• 2 × χρονοδιακόπτες PWM ελέγχου κινητήρα 16-bit με παραγωγή νεκρής ζώνης και έκτακτη διακοπή
• 2 × χρονοδιακόπτες παρακολούθησης (Ανεξάρτητος και Παράθυρο)
• Χρονοδιακόπτης SysTick: ένας 24-bit αντίστροφος μετρητής
• 2 × βασικοί χρονοδιακόπτες 16-bit για την οδήγηση του DAC
• Έως 13 διεπαφές επικοινωνίας
• Έως 2 × διεπαφές I2C (SMBus/PMBus)
• Έως 5 USART (διεπαφή ISO 7816, LIN, δυνατότητα IrDA, έλεγχος modem)
• Έως 3 SPI (18 Mbit/s), 2 με διεπαφή I2S πολλαπλής χρήσης
• Διεπαφή CAN (2.0B Active)
• Διεπαφή USB 2.0 full speed
• Διεπαφή SDIO
