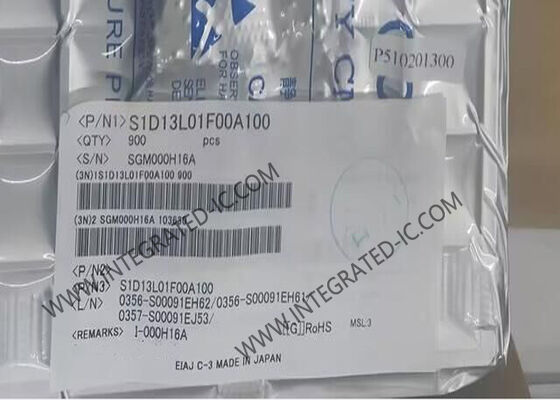

S1D13D13L01F00A100 Ολοκληρωμένο Κύκλωμα Οθόνης LCD με Ενσωματωμένη Μνήμη 384KB για Οθόνες WQVGA σε Πακέτο QFP-128

Το S1D13L01 είναι ένας απλός, πολυλειτουργικός ελεγκτής γραφικών LCD με ενσωματωμένη μνήμη SRAM 384 KB για buffer οθόνης που υποστηρίζει πάνελ TFT. Το S1D13L01 υποστηρίζει τις πιο δημοφιλείς διεπαφές CPU τόσο σε παραλλαγές 8/16-bit όσο και σε άμεσες/έμμεσες. Το ενσωματωμένο buffer οθόνης επιτρέπει WQVGA έως 480x272 στα 24bpp ή 800x480 στα 8bpp για οθόνη μονής στρώσης, ή 480x272 στα 16bpp (Κύρια στρώση) και 480x272 στα 8bpp (στρώση PIP) για οθόνη δύο στρώσεων.

• Ενσωματωμένο buffer οθόνης 384 KB
• Άμεσες και έμμεσες διεπαφές CPU
• Εύρος ζώνης δεδομένων 8/16-bit
• Διεπαφή CPU SPI
• Υποστήριξη για πάνελ TFT με διεπαφή RGB
• Προγραμματιζόμενες αναλύσεις έως 800x480@8bpp
• Προγραμματιζόμενο βάθος χρώματος έως 24 bpp
• Υποστηρίζει κύρια παράθυρα και παράθυρα PIP
• Περιστροφή SwivelViewTM 90°, 180°, 270°
• Γενικής χρήσης ακροδέκτες εισόδου/εξόδου
• LUT 256x24bitx 3 τεμάχια για κύρια στρώση και στρώση PIP
• Alpha blending, διαφάνεια, αναβοσβήνει
• Λειτουργία εξοικονόμησης ενέργειας που ενεργοποιείται από λογισμικό
• Τα ρολόγια μπορούν να επιλεγούν από δύο ενσωματωμένα PLL ή ψηφιακές εισόδους ρολογιού
• HIOVDD/PIOVDD: 3.3 ή 1.8V CORE/PLLVDD: 1.5V
• Εύρος θερμοκρασίας: -40° ~ 85°
• Πακέτο: QFP15 128 ακίδων, βήμα ακίδων 0.4mm
